菲尔森筒式过滤器壳体技术数据

• 施工材料：碳钢，SS304，SS316，
• 可用筒长度:10“20”30 60“40
• 最大流量：高达8000 GPM
• 设计压力:300 psi
• 设计温度:300°F(149ºC)
• 戒指：Buna n，EPR，Viton，Teflon
• 其他选择:双管，卧式设计

Filson滤筒壳的应用

• 饮用水
• 工艺用水
• 化学
• 石油和天然气
• 食品和饮料
• Pre RO水
• 压缩空气
• 化妆品
• 冷却剂
• 涂料
• 溶剂

FilSon滤筒式过滤器外壳可定制各种形状、材料、流量和滤筒，如多滤筒式过滤器外壳、不锈钢滤水器外壳、承插式过滤器外壳和高流量过滤器外壳。

所有重金属304L，306或316L SS墨盒过滤器过滤器壳体可抛光，以最大限度地耐久性和耐腐蚀性。

• 100％不锈钢耐用
• 密封圈盖密封没有外部泄漏
• 两个漏斗为清洁和肮脏的液体提供
• 管道连接件容易接近，便于安装
• 标准压力表，安装腿和法兰连接
• 广泛的选择墨盒微米额定值- 0.35,1,5,10,20,50,100

Filson滤筒外壳安装方便，清洗方便。大约有1到52个不锈钢水过滤器的墨盒提供广泛的流动能力。

v型带夹钳或摆动螺栓关闭设计用于快速，容易的弹壳更换和安全密封。

盒式过滤器外壳可用于化学系统，通用预过滤，高纯度水甚至食物和饮料。

作为领先的滤筒过滤机壳制造商，Filson可提供各种滤筒过滤机壳，适用于水过滤、油过滤等应用。

滤筒外壳:终极FAQ指南

如果您对墨盒过滤器外壳有任何疑问，您可以在此处找到答案。

从设计，规格，分类到质量测试-你会找到所有的信息，你正在寻找这里。

继续阅读以了解更多信息。

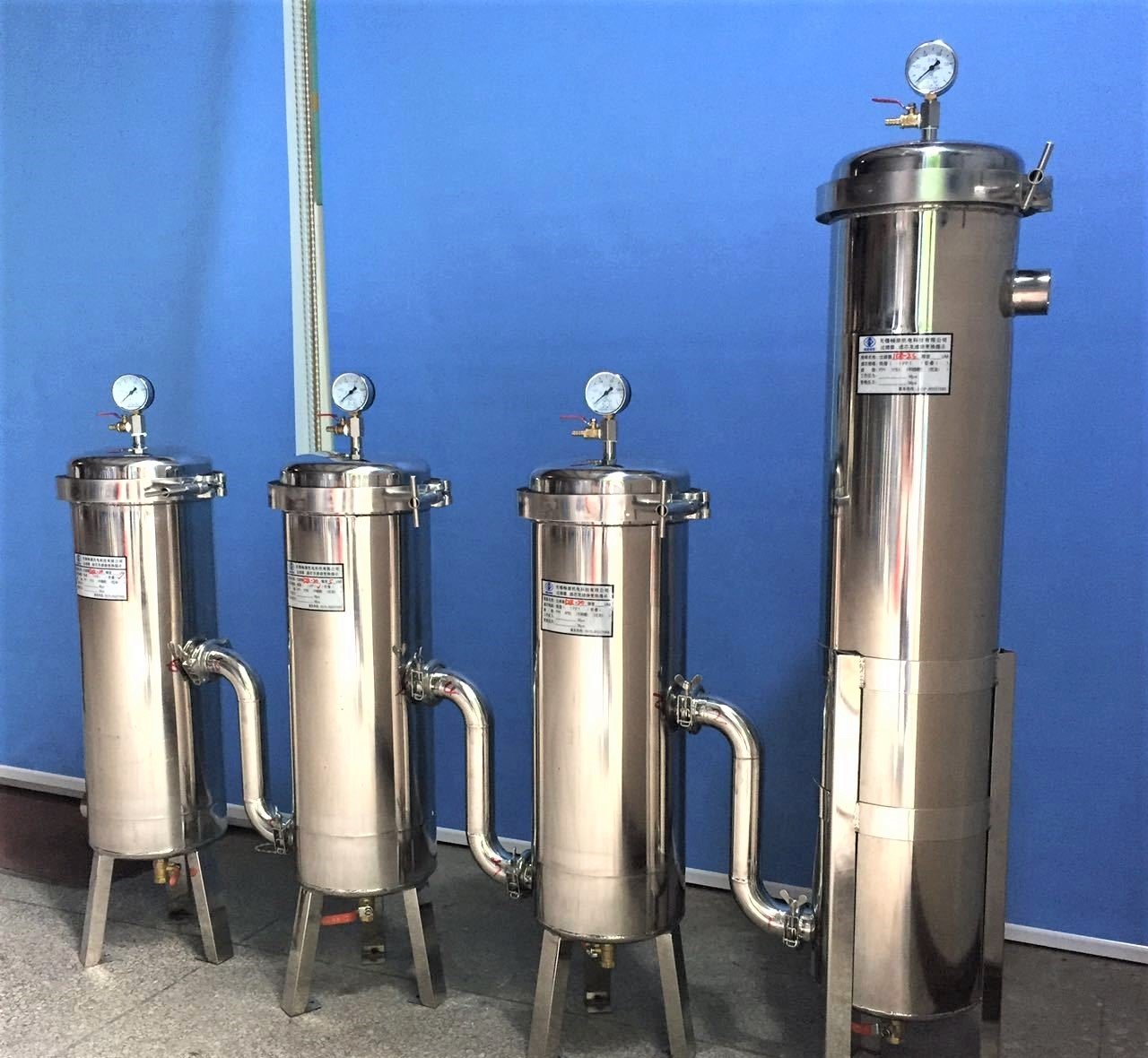

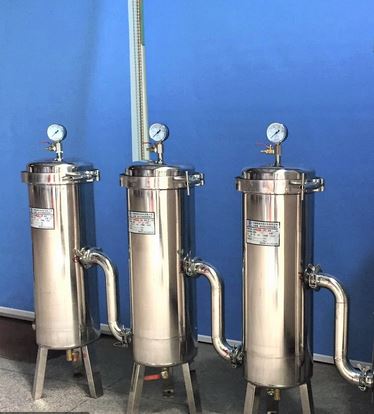

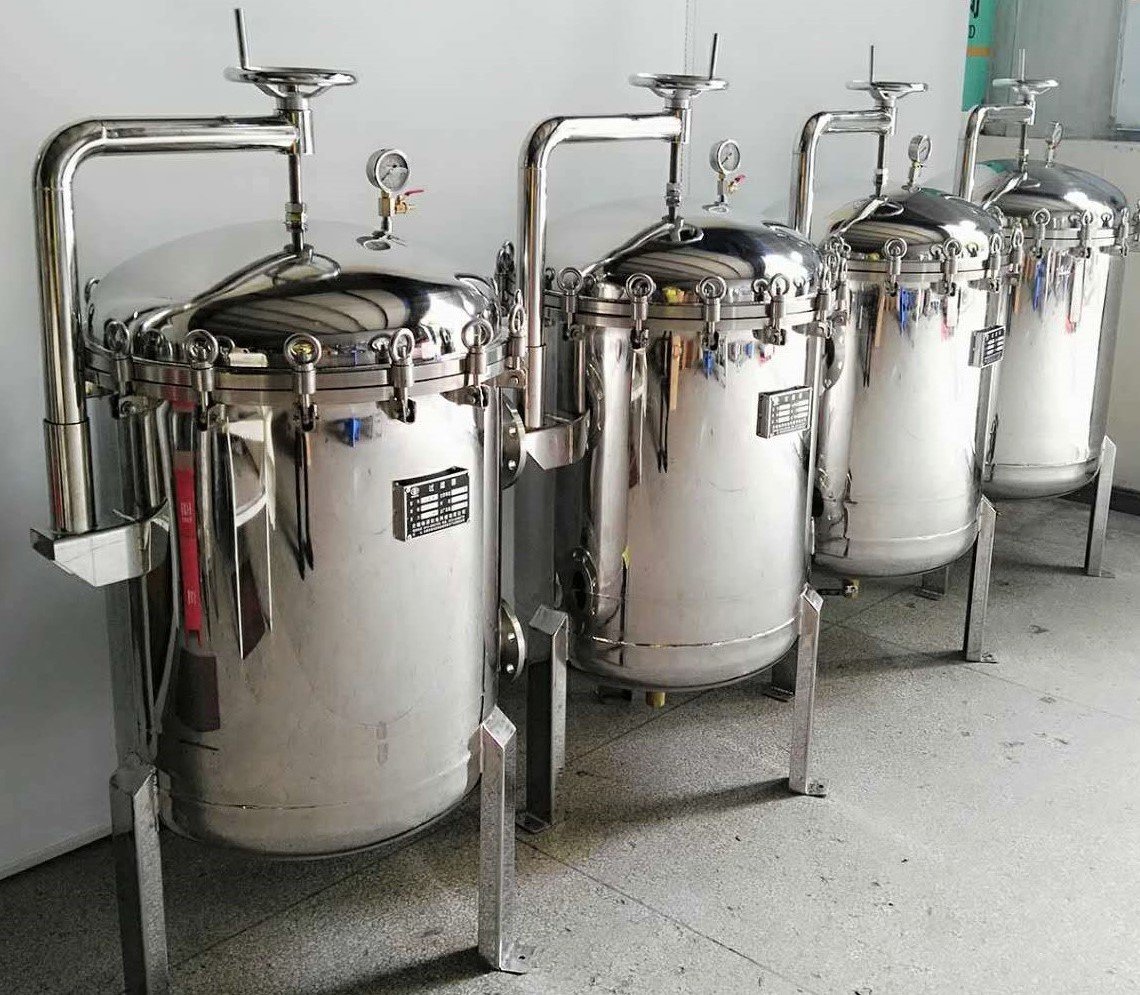

什么是滤筒外壳?

这是一种通过将脏水分配在墨盒内，从外部到内部来操作。

污染物将留在外部部分以便于易于移除，同时清洁水通过出口阀离开系统。

滤筒式除尘器的住房

墨盒过滤器外壳的应用是什么？

这些应用程序包括:

• 水纯化
• 药品
• 化妆品行业
• 食品饮料行业
• 石油和天然气工业
• 灭菌或去除微生物
• 纺织和油漆工业
• 化学工业公司
• 汽车工业
• 农业产业

滤筒外壳的好处是什么?

该设备将为您的申请提供几个好处。

他们包括：

• 它将保护所有的过滤元件内的外壳免受磨损。
• 此外，它将节省施工空间。
• 它是耐用的，因此您可以使用它几年。
• 此外，提高了过滤速度。
• 此外，您将根据简单的维护成本产生最小的维护成本。
• 它还符合过滤先决条件。
• 系统的强度使其在过滤过程中承受高压。
• 它重量轻，设计简单。
• 不锈钢车身结构，耐腐蚀。
• 简单的设计使可以在盒式过滤器外壳内轻松更换盒式磁带，袋子和篮子。
• 它还可以包含各种类型的过滤单元。

一个好的滤筒外壳的品质是什么?

以下是许多优秀的品质:

• 壳体必须有适当的分离效果。
• 它应该提供一个广阔的过滤空间。
• 此外，它应该有弯曲的角，以降低它在高压下开裂的机会。
• 弹药筒过滤器外壳应兼容并满足您的特定操作过滤参数。
• 材料的收缩需要抵抗你过滤的流体中的化学物质和污染物。
• 此外，壳体应坚强，以承受工作压力，流量和加工温度。
• 弯曲的角落还将更容易地清洁。
• 必须符合ASMA和PED等国际质量标准。
• 表面光洁度应美观有效。
• 其系统还应提供准确和最大过滤过程。
• 外壳应该具有与所处理的流体相匹配的低压损失。
• 此外，施工应提供易于打开、维修和更换零件。
• 外壳不应该有裂缝或裂缝来容纳污染物。

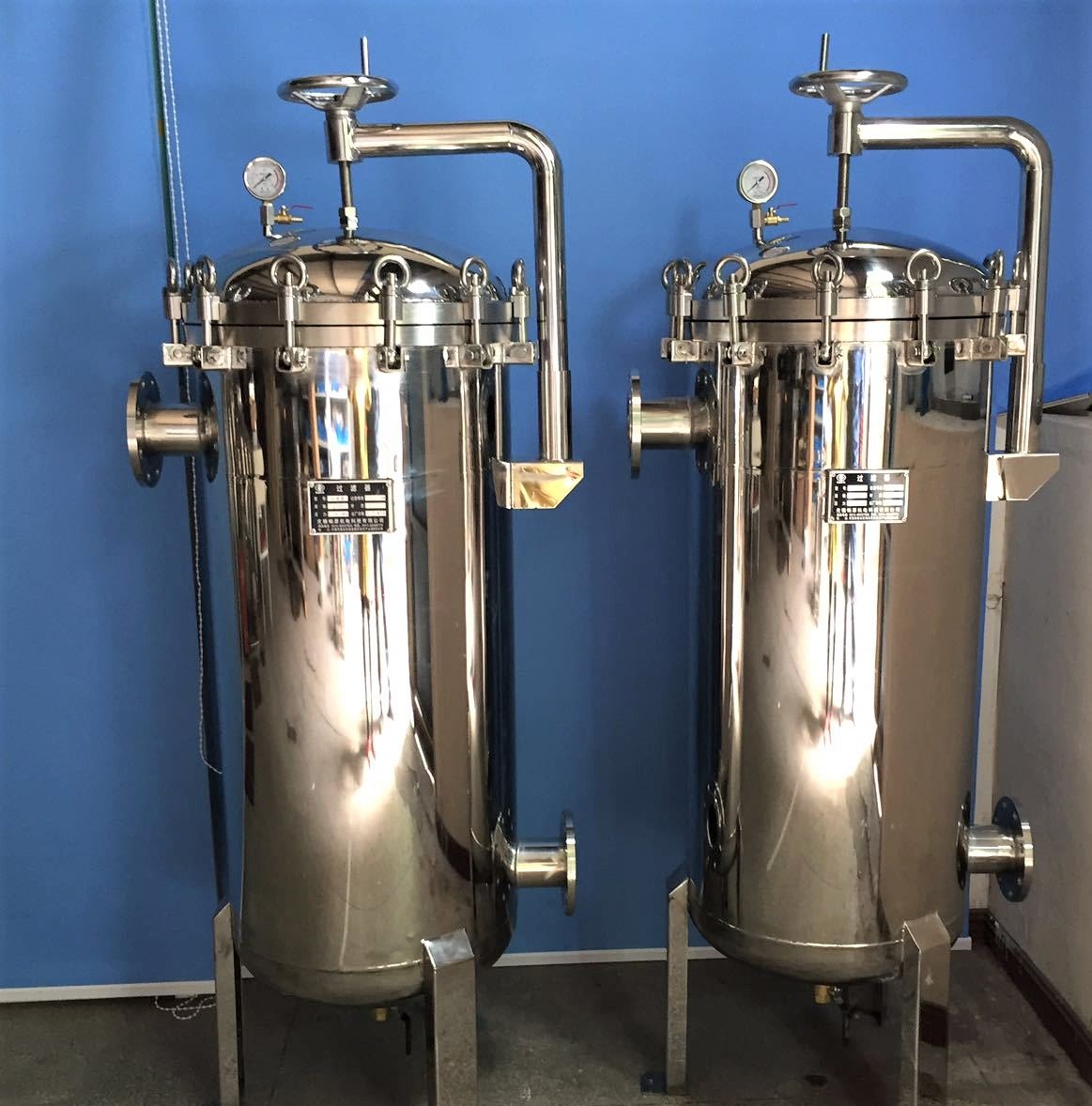

在滤筒外壳中使用不锈钢有什么好处?

这种材料是最坚固的可以建造滤筒式除尘器住房。

好处包括：

• 它可以处理高压和低流量。
• 同时，它的清洁和消毒也很简单和容易。
• 不锈钢提供了一种风格的吸引力。
• 此外，它还能经受住大量药剂的降解。
• 这种强度将抑制它在高温水平下弯曲。

如何测试滤筒外壳的质量?

测试的原因是为了确保它能够处理高压，并且不会泄漏。

一些测试方法可以进行：

氦泄漏试验

该测试确保筒式滤清器壳体的连接和密封件是气密的。

向滤筒外壳中加入氦气一分钟，直到它充满水。

在少量增加气体压力时，检查密封件。

防爆试验

该测试测量滤筒外壳的工作压力。

使用油和压力的1.5倍最大压力30分钟来验证这个测试。

流测试

该测试计算盒式滤筒壳体的合理压降。

可以根据过滤器的类型施加水或氦气。

然后，你将测量进口和出口之间的差值来评估压差。

筒式过滤器外壳应符合什么质量标准？

符合质量标准，确保滤筒外壳安全使用。

这些标准是：

• 3卫生标准
• ISO 9001:2015
• ASME代码
• 食品和药物管理局[FDA]
• CE质量标志
• 环境保护署
• 现行良好生产规范(cGMP)
• 压力设备指令2014/68/EU

决定因素会影响墨盒过滤器外壳的设计吗？

这些包括:

• 总悬浮固体[TSS]
• 服务时间
• 流量
• 运营压力
• 总成本
• 工作温度
• 过滤评级
• 操作技术，即批量或连续。

滤筒外壳的特点是什么?

这些特性是:

• 优质材料结构，如304不锈钢。
• 灵活性和耐久性。
• 耐腐蚀、耐高压和耐高温。

墨盒过滤器外壳的部分是什么？

几个零件弥补了一个墨盒过滤器住房。

他们包括：

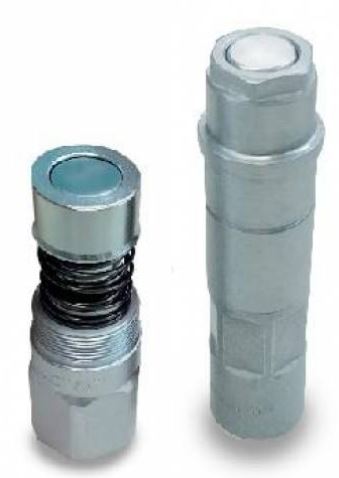

墨盒耦合器

这部分连接两个滤筒外壳。

此外，它可以将盒式过滤器壳体的容量增加。

它通过延长过滤器的长度来实现这一点，从而提高过滤过程的效率。

此外，它们可以重复使用，降低了生产成本。

墨盒耦合器

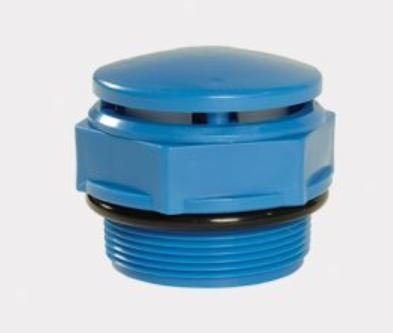

帽

这是滤筒外壳的重要组成部分。

它通过限制装置内的液体泄漏来起作用。

此外，它还能防止灰尘进入筒式过滤器壳体。

此外，他们确保您实现最佳过滤。

这是可能的，因为它牢固地将过滤器壳体中的过滤器元件保持在滤波器壳体中。

务必在滤清器壳体中使用高质量的盖，质量缓慢的盖可能会导致泄漏。

此外，过滤器外壳泄漏会损坏这些部件。

帽

撒尿

这部分位于系统的底部。

它保存所有在过滤过程中没有经过过滤的液体。

站

该部分将牢固地将盒式过滤器壳体固定到位。

有两种选择：灵活的和不灵活的系统。

小型滤筒外壳通常使用柔性支架。

灵活的支架使操作人员能够在过滤过程中改变过滤器外壳的位置。

具有巨大流程的大型连续应用程序使用不灵活的机架。

刚性支架是固定的，滤筒外壳也是固定的。

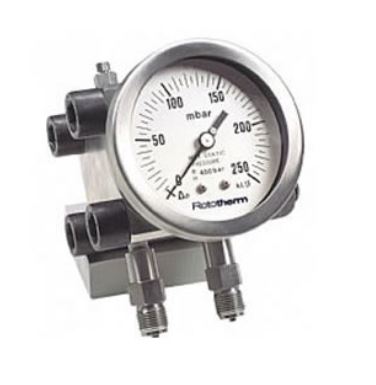

压差计

这部分将监测整个过滤器外壳的压降，并在更换元件时提醒您。

差压计

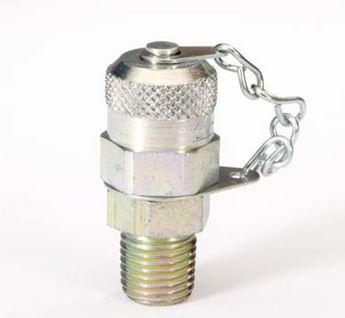

样本港口

您将在这些部件中找到输入和输出流程流体端口。

它有助于绘制入口和出口样品以进行质量测试。

样本港口

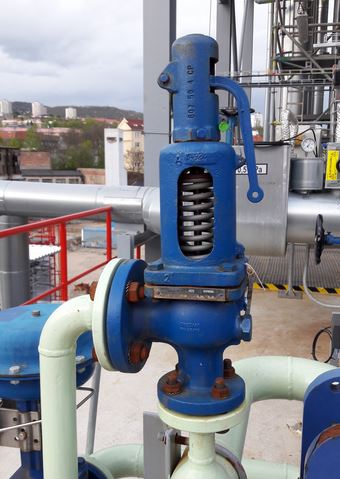

泄压阀

此部件将有助于调节滤清器壳体内的压力水平。

它们通常位于筒式过滤器壳体的侧面。

此外，它们确保过滤器外壳在过滤过程中不会爆炸或断裂。

它通过确保压力不超过最大水平来保持这一点。

压力释放阀

贝壳

这是过滤器外壳的外部部分，可以来自几种类型的材料。

贝壳

大多数墨盒过滤器外壳使用高质量的材料，可以承受：

1. 外部环境压力
2. 确保保持化学相容性

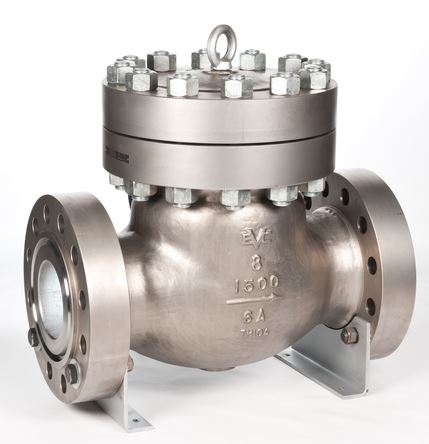

止回阀

在通风口将其释放到环境之后，该部分将抑制空气进入过滤器壳体。

止回阀

出口和入口端口

入口端口将允许流体进入，而出口将有助于流体离开盒式过滤器壳体。

大声叫出

这部分包含墨盒，并应该足够大，以容纳适当数量的墨盒。

o型环

这些部件有助于消除滤筒外壳产生的泄漏。

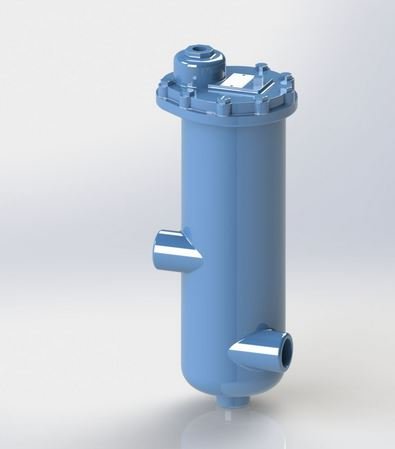

空气消除装置

它也被称为通风口，并协助滤筒外壳内的空气出口后，工艺流体填充它。

此外，一旦空气逃到​​环境中，它就会自动。

空气净化器

下水道

这部分是在底部的滤芯外壳。

它们有助于消除污水坑的产品，也允许您在过滤器外壳中收集流体样品。

此外，它将帮助您访问系统内的元素。

安装孔

本部分将帮助您将盒式滤筒外壳固定在管道系统中。

此外，当您更换滤芯时，还可以使用它来除去滤芯内的工艺流体。

头

安装过滤器元件后，该部分密封碗。

它握住压力释放阀，止回阀和通风口。

墨盒过滤器外壳的工作原理是多少？

该设备的工作原理很简单，即流体首先通过进口喷嘴进入。

过滤器外壳然后引导它到过滤筒，袋，或篮子进行过滤。

完成后，清洁流体将通过出口喷嘴退出。

滤筒外壳有哪些表面饰面?

这些饰面将提供美学和专业的吸引力。

他们包括：

钝化

该方法将使用硝酸或柠檬酸协助去除游离铁和额外的亚铁杂质。

它会留下一层抗腐蚀的氧化物保护层。

然而，这种方法不适用于含有低镍和铬水平的不锈钢等级。

此外，该技术不适用于焊接焊接和钎焊的表面。

电解抛光

这是电镀的对立面。

它将通过电化学过程重新克服山谷和表面的粗糙度。

通过摆脱薄层电力抛光，消除：

1. 坑
2. 小裂缝
3. 根深蒂固的污染物
4. 毛边
5. 氧化尺度
6. 额外的缺陷

该过程适用于各种钢材。

此外，它提供了比钝化腐蚀更多的30倍​​。

抛光后，表面将有一个持久和吸引人的明亮性质。

电镀

该方法将利用电流将另一金属材料嵌入到金属基板的表面。

电镀的优点是:

1. 它将增加材料的耐腐蚀性
2. 此外，它可以提高耐磨和撕裂的抵抗力
3. 此外，还能增加材料的审美情趣

喷砂或喷砂

当高压流体推动喷砂材料时，这种方法会将研磨材料压在金属表面。

这种高压力量将:

1. 光滑粗糙表面
2. 使粗糙光滑的表面
3. 塑造金属表面的形状
4. 清除表面污染物

酸洗

这项技术将同时使用硝酸和氢氟酸。

它将消除远离过滤器壳体表面的低铬层和高温尺度。

这些化学品也将有助于消除亚铁材料和氧化铁酸。

当你去除低铬层时，你会增加过滤器外壳的抗腐蚀能力。

磨

这种方法可以消除痕迹和水平，也可以清洁金属表面。

机械和化学平面化

在这里你将使用化学和机械力使金属表面光滑。

它是化学蚀刻和磨料抛光的组合。

抛光

用这种方法，你要用光滑的工具在金属表面摩擦。

操作员施加充足的压力以改善表面的精加工和尺寸。

工业腐蚀

这是一种用强酸切割金属表面的方法。

快速移动

在这里，你要把金属放在一个有磨料的桶里。

桶会振动，使金属与磨料产品摩擦。

它导致金属对他们有闪亮的吸引力。

热反转

在这里，你将去除在生产过程中产生的毛刺。

这些毛刺是由铣削、钻孔等引起的。

可使用的滤筒外壳有哪些类型?

这些包括:

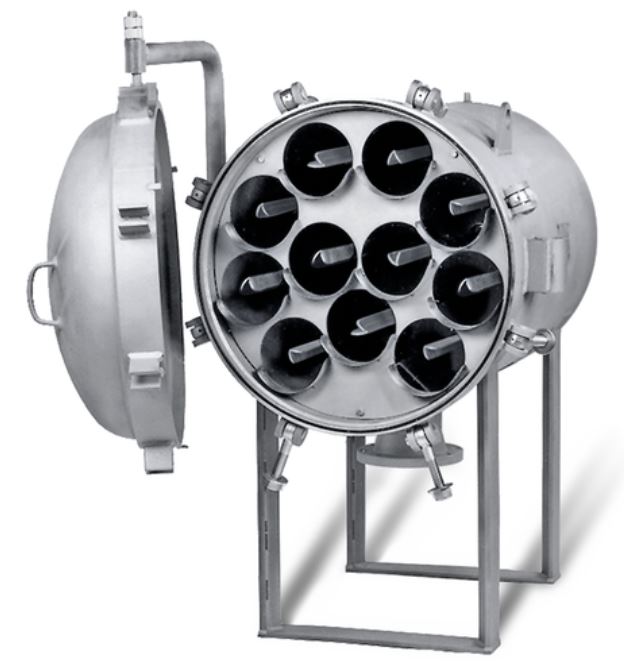

水平盒式过滤器外壳

卧式滤筒外壳

它提供了高流量和水平设计。

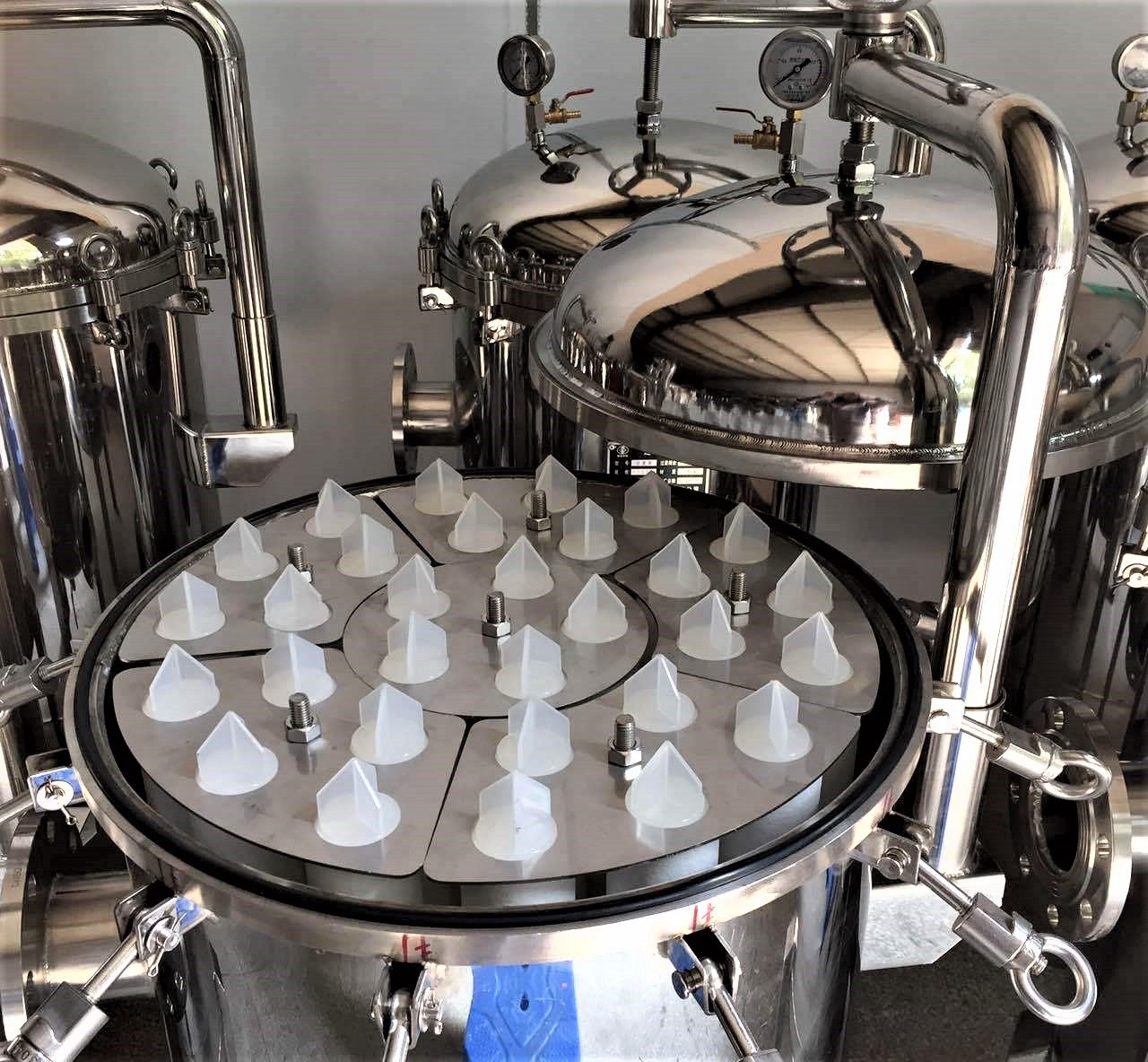

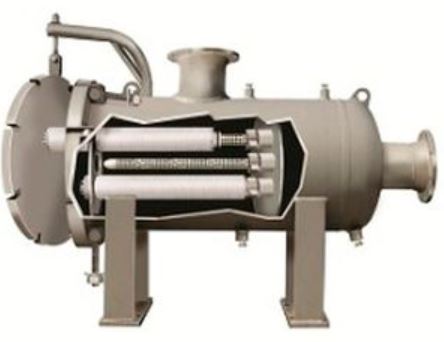

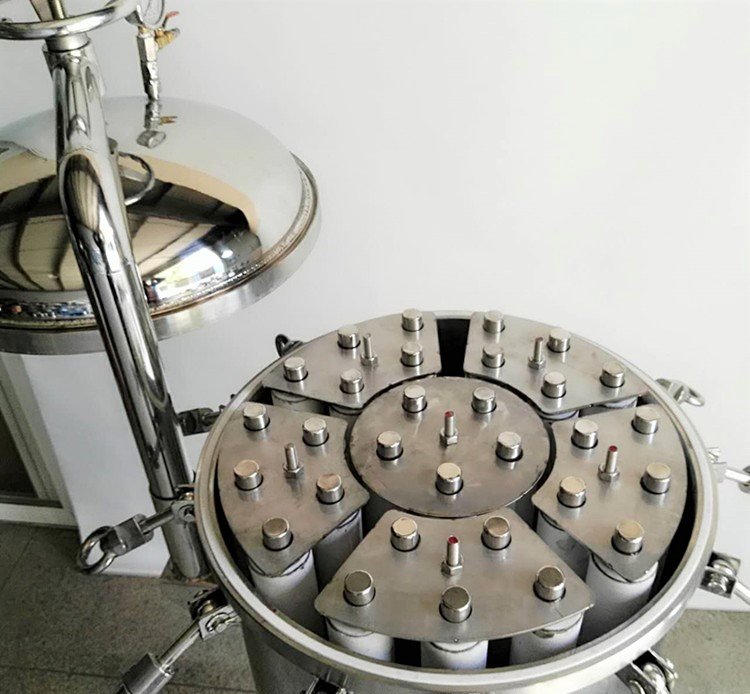

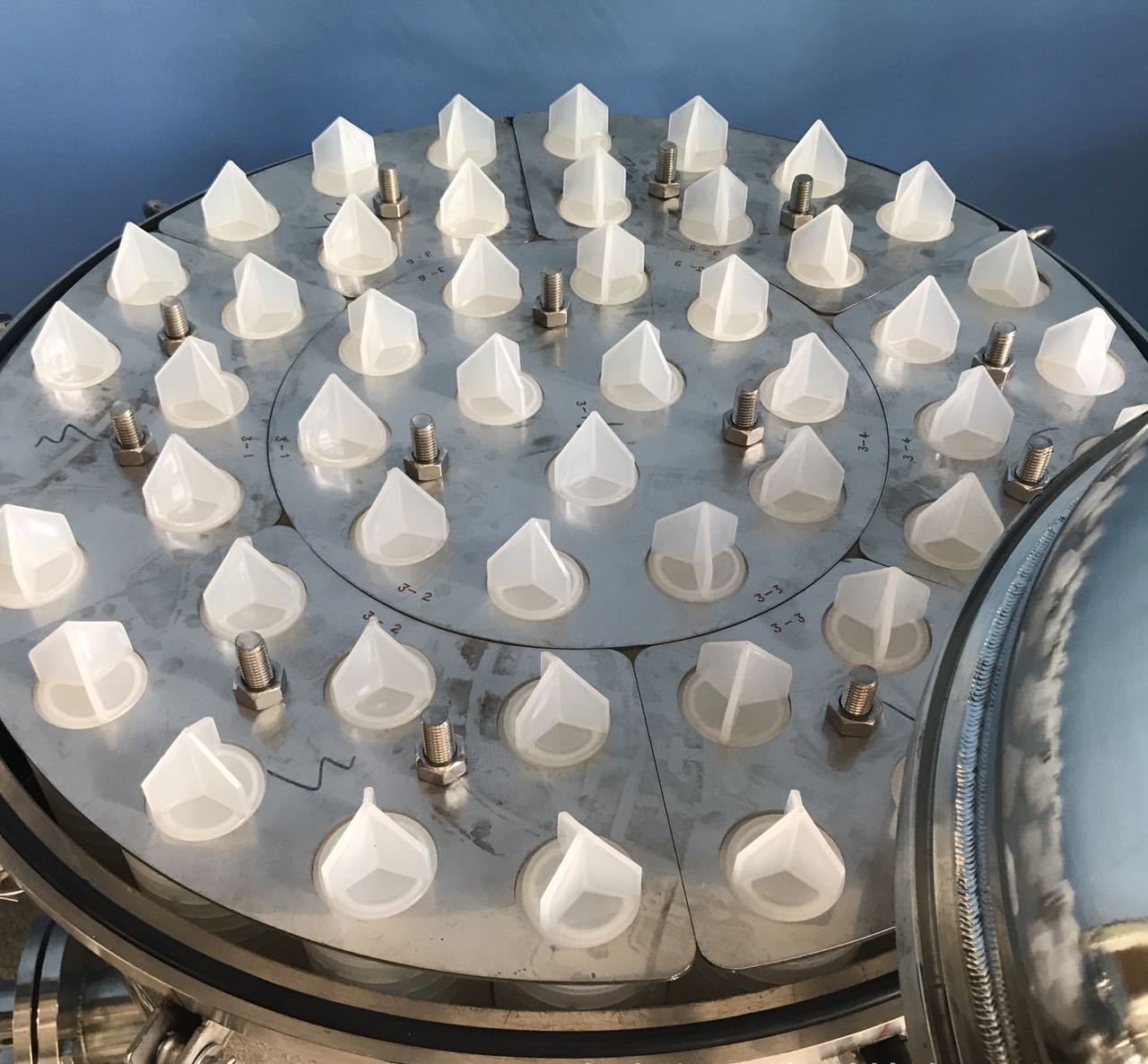

Multi-cartridge过滤器住房

这是一个轻量级的不锈钢设计，有很大的流动能力。

它也会容纳大量的污染物。

多筒滤芯外壳

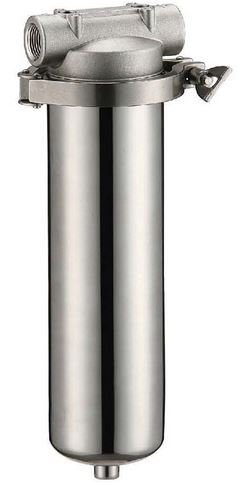

单墨盒过滤器外壳

单筒过滤器外壳

这些都是重量轻、成本效益高的过滤系统。

市场上还有哪些其他类型的过滤器外壳?

他们包括：

• Y和T过滤器
• 袋式过滤器住房
• 篮子外面过滤器
• 滤筒式除尘器的住房
• 排气过滤器
• 的过滤器
• 聚丙烯过滤住房
• 自洁式过滤器
• 聚氯乙烯袋式过滤器外壳
• 聚氯乙烯盒式过滤器壳体

选择滤筒外壳时应该注意什么?

应检查以下各项：

工作温度

了解过滤器外壳的正确工作温度非常重要。

过滤器外壳可在较低的工作温度下使用，因此流体粘度较低。

这将影响过滤过程的质量。

排水方案

滤筒外壳可以有手动或自动排水系统。

根据可用资源选择一个。

自动排水装置将减少人为干预。

港口

进口和出口喷嘴的位置因型号而异。

确保系统匹配过滤器外壳，使您有适当的管道系统。

压力等级

确保您选择的过滤器外壳能够很好地满足您的操作要求。

通过找出过滤器外壳工作的最大和标称压力水平来确定这一点。

如果您的系统在高压下执行，则低压系统将破坏所有滤波器元件。

材料建筑

制造外壳的材料取决于各种因素。

有些应用适合满足特定的需求，如清洁和温度变化。

确保材料与流体的化学性质和污染物相容。

流量

始终选择与应用程序的流量匹配的过滤器外壳。

这可以确保您在系统中实现完美的压力传递。

尺寸

工作区域会影响这个系统的大小。

此外，环境的独特需求也会影响你的选择。

确保您选择符合国际标准和完整性测试的过滤器外壳。

确保工作区可以容纳过滤器外壳。

价格

确保过滤器外壳在您的预算之内，因为成本合并

1. 采购
2. 维护
3. 安装
4. 额外功能

模型和设计

确保您购买正确的型号和系列的过滤器外壳，因为不同的用途适用于不同的过滤器。

例如，有些设计允许您在顶部、底部、内部、外部等处放置过滤器。

选择正确的过滤器外壳型号和设计可确保它与您的系统配合良好。

错误的过滤器外壳会导致不兼容的问题。

安装工艺

安装过滤器外壳会影响设备的效率和成本。

例如，需要不同的流体洁净度级别的系统需要在使用点使用小型过滤器。

这使您能够实现比中央安装更有效的过滤。

确保安装在一个可见的位置，因为它可以让人很容易地进行维护。

在确定尺寸时要考虑压降。

如何测试滤筒外壳的泄漏?

以下是测试泄漏的步骤：

• 第一步

将滤筒外壳连接到气体氦气罐。

• 第二步

将过滤器外壳浸入水下，稳定地增加氦供应的压力。

• 第三步

在允许的最大工作压力的25％，50％，75％和100％以25％，50％，75％和100％进行此测试。

连续监测气泡的产生。

• 第四步

当泡沫产生超过一分钟时，这示出了盒式滤筒壳体泄漏。

决定滤筒外壳配置的因素有哪些?

筒式过滤器壳体的性能与其尺寸成正比。

这意味着更大的过滤器外壳将表现更好。

以下是一些影响墨盒过滤器外壳的配置的因素​​：

• 过滤效率
• 过滤器的流量
• 污染物的数量和特征
• 滤波器更换频率

用什么材料制作滤筒外壳?

有几种材料可以使该系统具有依赖于过滤过程的需求。

这些材料包括：

碳素钢

这种材料含有碳和铁合金，其他材料有铜、硅和锰。

其强度取决于添加的碳量，不同等级的碳钢包括：

1. 低碳钢
2. 中等强度
3. 高碳钢

不锈钢

这是最好的材料之一，它具有碳的碳，碳的含量为0.03％至1％。

添加铬[至少11%]将提高这种材料的耐腐蚀性。

根据您添加的合金量，不锈钢含有200,300或400的不同等级。

300级不锈钢提供最佳耐腐蚀性。

一些例子包括304和316不锈钢

塑料外壳

这些适用于高腐蚀性环境，低压和流量。

它们有利于轻质，非腐蚀性物质，便宜，并且可以在高温下起作用。

其构造可以为:

1. 聚丙烯
2. 聚乙二烯二氟化物(PVDF)
3. 尼龙
4. PTFT公司

PTFT住房

这是耐化学品，也有不锈钢的支持条在外部。

它们是疏水的，因此适合制作膜外壳，将水从气流中消除。

铝制住房

它们是轻量级的，适合广泛的应用。

然而，它们不耐用，比钢或碳钢脆弱，易受化学品的影响。

低压和高压滤筒外壳的比较?

高压滤筒外壳可承受高压和高温，经久耐用。

此外，高压滤筒过滤器外壳比低压滤筒过滤器外壳昂贵。

低压过滤器外壳适用于低压环境。

滤筒外壳的清洗过程是怎样的?

他们是：

• 手册
• 自动

如何提高筒式过滤器壳体的效率？

修理或更换所有损坏或故障的部件与新的和真正的部件。

使用润滑剂将撕裂和磨损降至最低，并密封所有接头以消除泄漏。

在打开系统之前完全关闭系统。

定期清洁组件以最大限度地减少污垢的积聚。

双筒式和单筒式滤筒式过滤器的外壳比较如何？

可以在多种应用中使用单缸滤筒外壳。

此外，易于打开和清洁，从而降低停机时间

双滤器外壳适用于连续过滤过程，这意味着你不能中途停止过程。

双滤芯外壳经久耐用，使用时间长，因为他们有很高的污垢持有能力。

什么因素影响滤筒式过滤器外壳的价格？

他们是：

• 压力等级
• 流评级
• 建筑材料
• 尺寸
• 模型和设计
• 工艺应用

滤筒外壳的安装程序是什么?

这是过程：

• 建立进口和出口端口。
• 正确对齐管道单元。
• 包括关闭阀是可选的，因为它可以在更换墨盒时排水内容。
• 选择稳定的支持系统。
• 安装墨盒过滤器外壳，然后按照手动连接管道。
• 确保对齐然后关闭密封和垫圈。
• 打开关闭阀，使液体进入滤筒外壳。
• 通过参考手册，确保差分压力读数正确。
