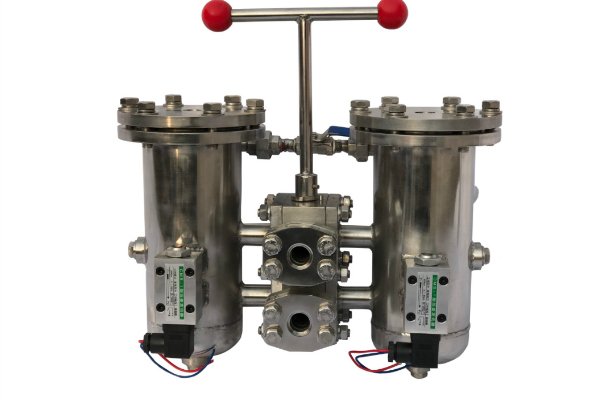

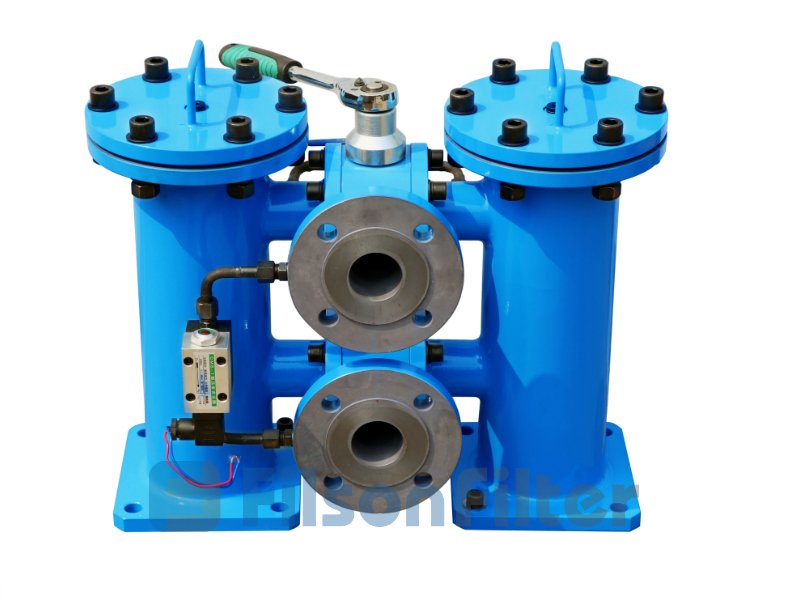

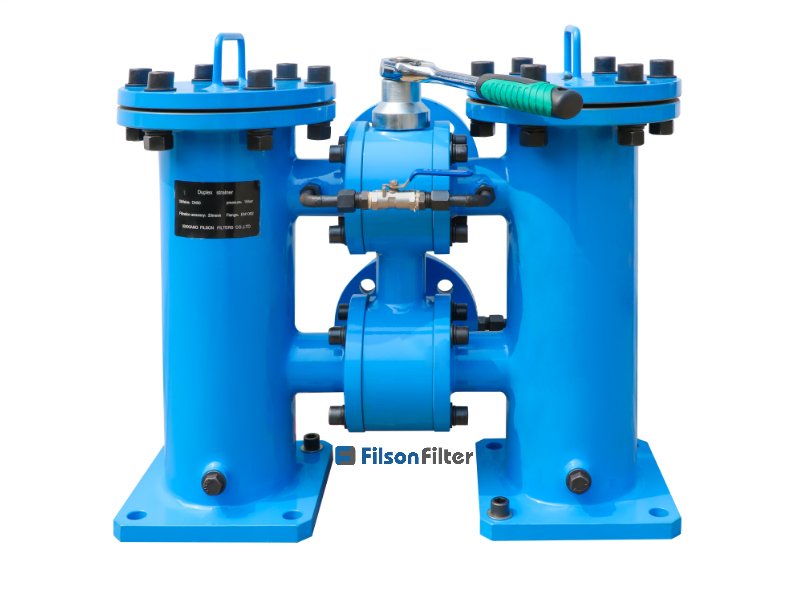

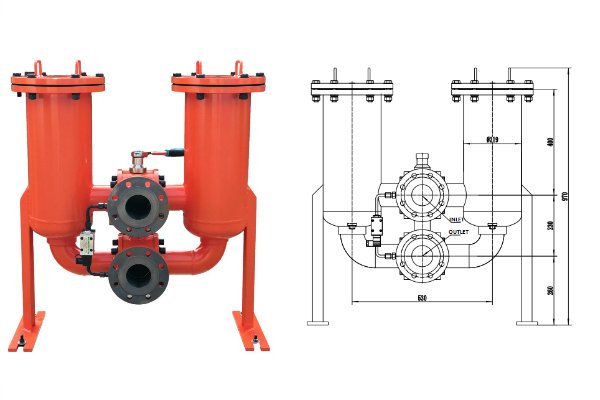

菲尔森复式过滤器

Filson双工过滤器又称双工过滤器，由两个单过滤器和一个开关阀组成。

结构简单，使用方便，它是专门设计提供连续操作，即使在双滤芯更换或清洗。

Filson双滤器有多种版本，包括双滤油器，双篮过滤器，双滤袋、全自动双筒滤网、双筒润滑油滤网、不锈钢双筒滤网、高流量双筒滤网等双筒型滤网配套菲尔森替换元素．

Filson双工过滤器可以处理流量范围从25 L/min到15000 L/min，工作压力高达32 Mpa。

具有广泛的过滤精度3 ~ 1000μm, Filson双工型过滤器提供了一种简单和成本效益的方式从液压和润滑油系统分离颗粒杂质。

菲尔森双联过滤器表面采用磷化处理，聚氨酯面漆防腐性强。

菲尔森双重过滤器外壳由316不锈钢和304不锈钢制成，镜面抛光，以防止污垢和铁锈粘附。

它们一般安装在压力或回流管道中，以保护流体系统的安全。

与其他双联过滤器制造商相比，菲尔森双联过滤器采用高质量的液压配件和过滤材料，可快速安装并最大限度地减少漏油。

所有FilSon双工滤芯和双工滤芯均根据ISO 4406质量标准通过严格的气密和泄漏检测。

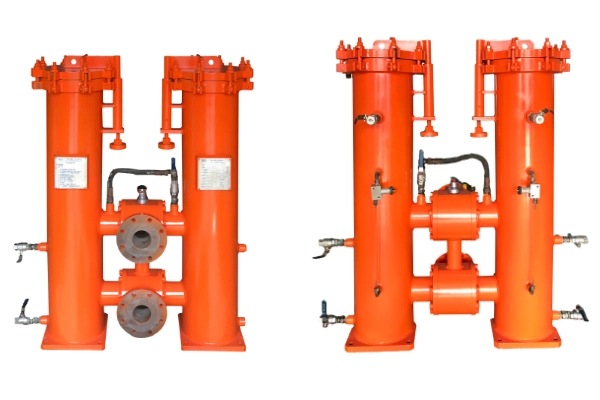

菲尔森复式过滤器是理想的双重过滤器用于替换许多品牌在功能和维度,如笼罩复式过滤器、Hydac双过滤器,海沃德双过滤器,Indufil双过滤器,伊顿双联过滤器模型50,穆勒双篮子过滤器,Keckley Hilco或泰坦双油过滤器和双油过滤器…

凭借Filson在双工过滤行业的丰富经验，我们可以帮助您成为Filson双工过滤器的OEM合作伙伴，从而保持竞争力。

无论是标准的，定制的或不同的结构，Filson双工过滤器为所有过滤系统提供完美的解决方案。

规格:

• 许多连接变量
• 可自定义修改
• 公称尺寸：DN 15至DN 1000
• 细度：3 - 1000μm（其他应要求提供）
• 过滤器外壳:碳钢/不锈钢
• 多种滤芯材料可选

菲尔森双联滤波器工作原理

双滤油器允许持续运行，即使是在更换元件时被污染物堵塞。

打开平衡阀后再转动换向阀，另一个过滤器开始工作;堵塞的元件应及时更换备用。

双联过滤器非常适用于必须保持连续流动的应用场合，在清洗滤篮时不会中断流动。

应用程序:

• 重型矿山
• 冶金机械
• 电
• 化工、石化

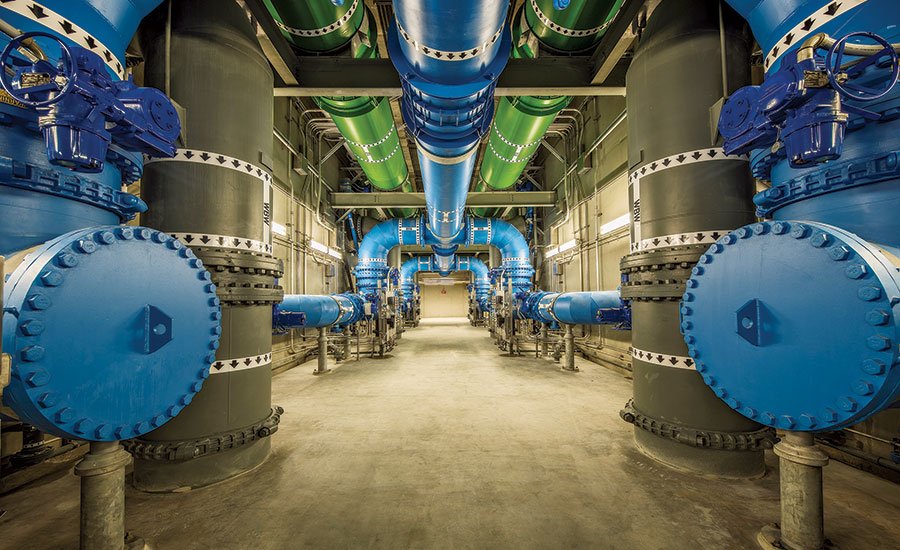

• 废水处理
• 纸浆
• 海水过滤

Filson双工滤波器设计

• 可选用球阀、蝶阀、凸轮阀，使工作容器在不中断工作的情况下从脏侧切换到干净侧。
• 两个过滤器外壳之间的平衡阀用于减少切换操作时的压力冲击。
• 清洁/污垢侧排水管清除颗粒，保持双滤油器内部清洁。
• 排气塞用于空气吹扫，并可提供双滤网平滑切换。
• 堵塞指示器显示何时更换双滤芯。

Filson双工滤波器切换程序/双重过滤器清洗程序

1. 指示灯报警时，开始更换滤芯。
2. 打开双滤油器平衡阀，保持5min左右。
3. 转动开关手柄的中间，使箭头指向工作滤清器壳体。
4. 关闭平衡阀。
5. 松开排气塞放气，松开双联过滤器盖上的六角头螺钉，然后拆下盖子。
6. 打开过滤器壳体上的排水阀，排出被污染的介质;用清洁、处理过、过滤过的油冲洗双滤芯外壳的内部。
7. 从滤芯上拉出滤芯，确认更换正确。钢丝网双滤芯可清洗。
8. 在双滤芯外壳上安装滤芯。确保硅碳棒o形环阀座正确地插入阀头，确保硅碳棒上的缺口与阀头上的缺口对齐。

注意:

• 必须按要求将开关阀打开到位
• 指示灯报警后，必须立即更换滤芯。
• 更换滤芯时，应检查密封件是否有损坏，安装时不要遗漏密封件。

复式过滤器：进口商的完整指南

我知道你希望在不关闭整个系统的情况下清除油、水或燃料中的碎片、污垢或大颗粒。

是的，您需要一个双滤器来确保管道系统的连续运行。

你知道，关闭一些系统是不切实际和不经济的。

这就是为什么我想帮助您选择一个合适的双滤器。

最好的部分?

我将带您从双篮过滤器的基本定义、工作原理、安装到技术参数的各个方面。

在本指南的末尾，您将能够导入正确的双篮过滤器。

第一章：什么是复式过滤器？

双滤器是一个封闭系统，有两个单独的篮式滤器室。

两院独立工作。

事实上，每个过滤器都有一个双篮过滤元件配置。

看看这个:

现在，事情是这样的:

一个燃烧室在工作，另一个则处于待命状态。

当正常工作的舱室被堵塞时，只需切换到备用的舱室即可。

因此，可以在不停止系统的情况下连续使用双工过滤器。

基本上，即使你在清洁或做例行维护，也不会有停机时间。

我知道你可能在问自己这个问题：

如何在在线室和备用室之间进行转换?

每个双滤器都有一个完整的球阀或塞系统。

通过一次操作或转动杠杆，您将启动转换机构。

此外，双滤器还可以配备分流塞。

它允许介质向右或向左流动。

别担心，我会在第三章学习更多关于球塞系统的知识。

但是，这并非全部。

其他双联过滤器采用分流器滤芯，而不是分流器塞。

这种特殊的套管的功能与分流塞相同。

当然，介质的流动与其他设计类似。

最好的部分?

分流器滤芯确保了双室之间的良好密封关闭。

这使操作员有足够的时间打开、清洁和更换双联滤筒。

此外，在该过程中，没有流中断。

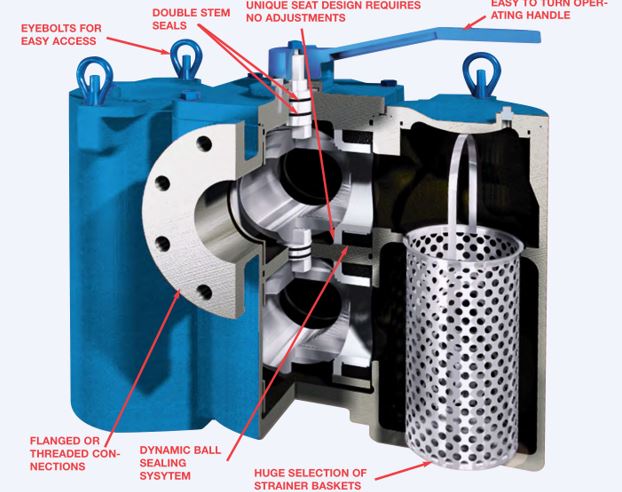

下面是海沃德提供的双滤器图片:

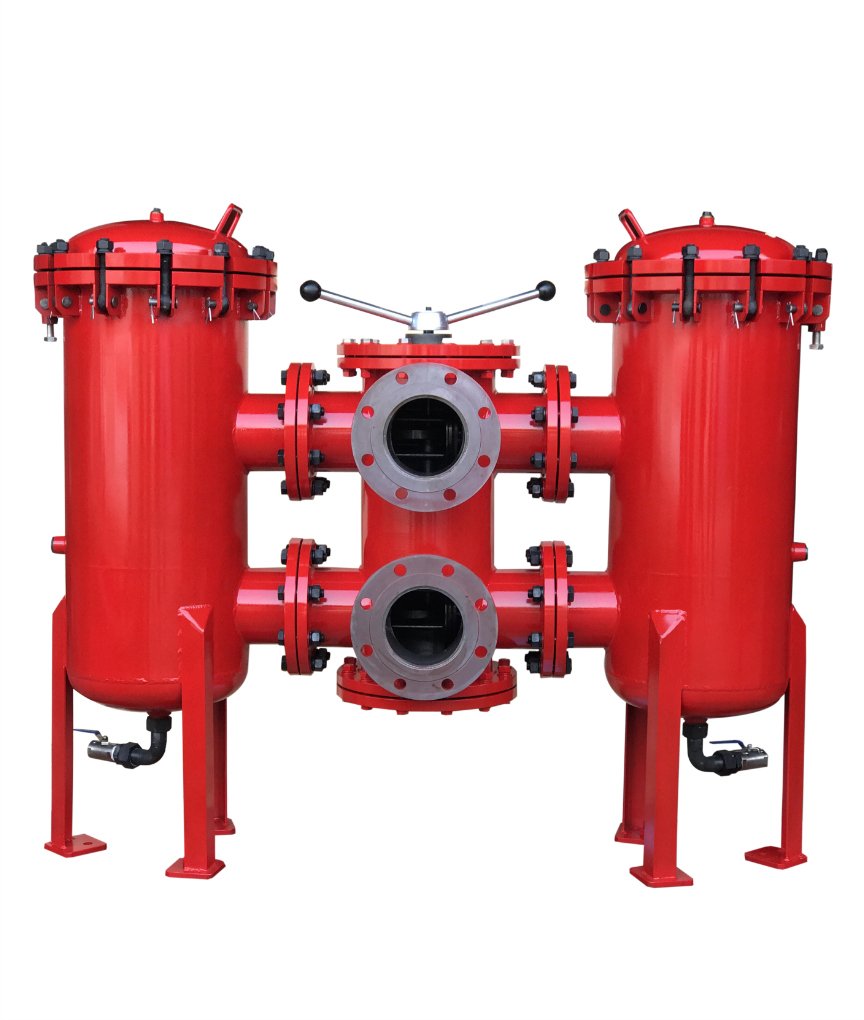

双联过滤器

事实上，有许多系统需要不间断的流动系统:

• 化工厂
• 压缩机
• 发电厂的冷却管道
• 冷凝器
• 工业或船用燃油燃烧器
• 印刷机油墨供给线
• 润滑系统
• 在湖泊和河流等取水点的冷却塔和泵站的水管。

在所有这些系统中，如果双滤器堵塞或出现故障，只需切换到另一个腔室即可。

这是个简单的过程，只要推一下操纵杆就行了。

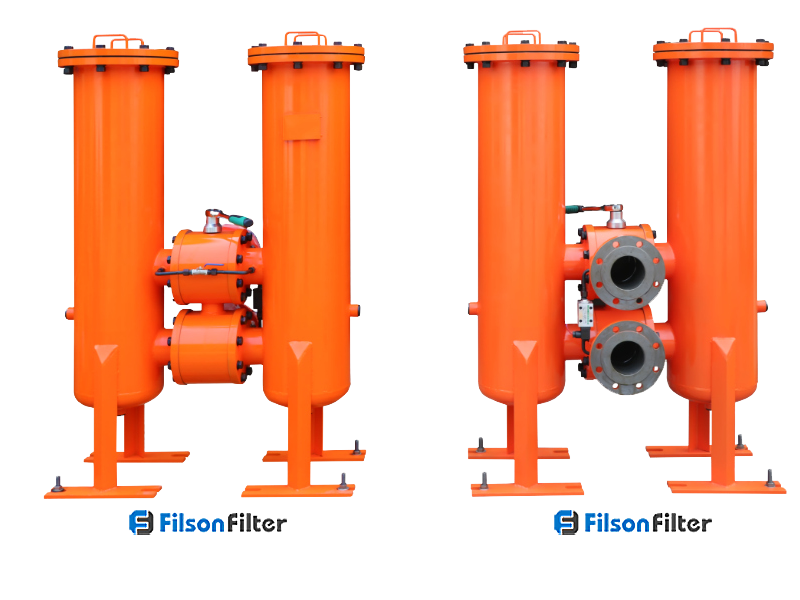

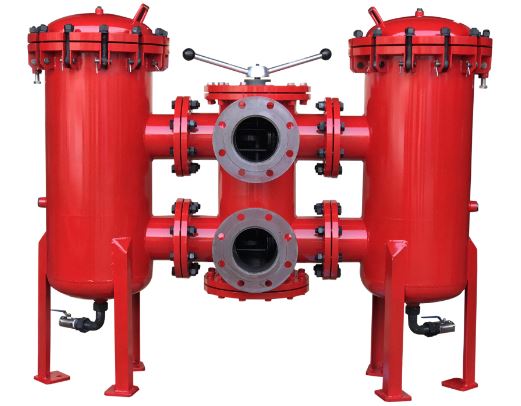

菲尔森复式过滤器

双滤器的优点

根据双滤器的设计，它们保证了以下关键的优点:

• 球阀系统在日常维护期间提供密封和技术人员的保护。
• 它不允许任何停机期间篮网清洗或维护作为备用室将来。它们适合连续操作。
• 它比单纯过滤器具有更大的过滤面积，因而具有巨大的过滤能力。
• 单杆操作方便，简单安全。此外，它允许通过过滤器的低压降。
• 双滤器有不同的尺寸，以满足大多数行业的流量要求。

简单地说：

双联过滤器是一个简单的单元，包含相对的出口和进口法兰。

该装置有两个相同的腔室，用螺栓紧紧地固定在中央球阀总成上。

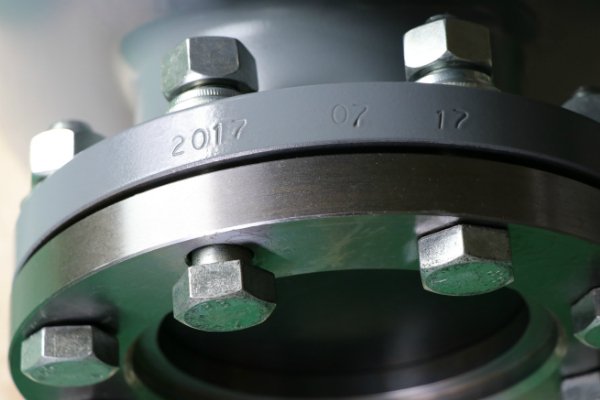

此外，这种双过滤器可以配置法兰连接或螺纹连接。

双紧张元素

这是双滤器的重要组成部分。

标准滤网通常用于过滤水、油、气，简称WOG等。

其他液体过滤介质也有竞争力的价格或定制。

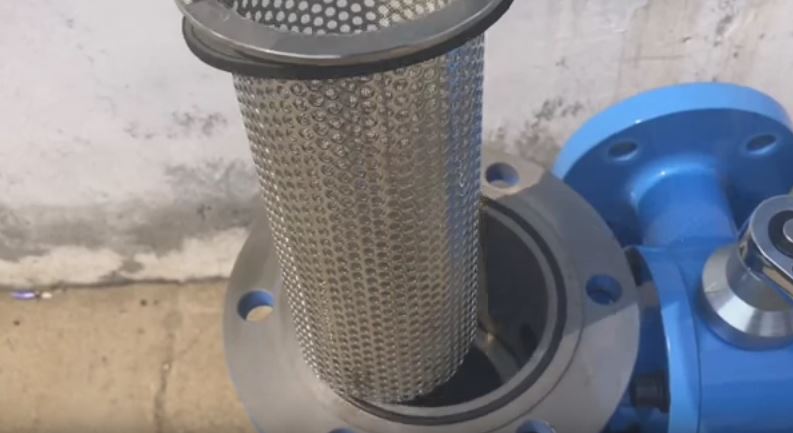

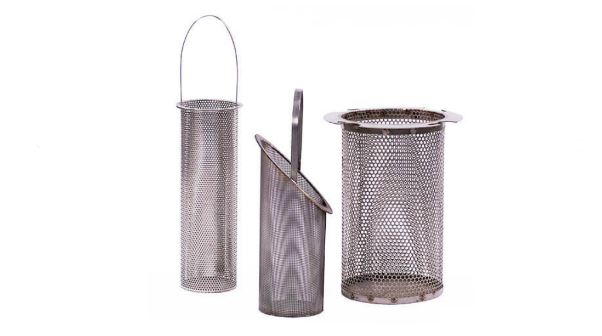

篮子紧张元素

篮式拉伸元件由直孔或错开孔板构成。

有时，它是覆盖着网格宽度和金属丝布材料。

当流体流过篮子时，滤芯会截留所有固体污染物。

它的设计是这样的，流体从内部流向外部。

根据应用程序的特定需求，可以使用不同的应变元素。

在大多数情况下，双过滤器由以下任何一种材料制成:

• 青铜
• 碳钢
• 铁
• 不锈钢

请注意以下几点:

我。铁是常用的，因为它是负担得起的比较其他材料。它也耐腐蚀。

2碳钢适用于温度更高、机械冲击或热冲击的应用。是石化和石油工业的完美选择。

3青铜具有较好的耐腐蚀性能。此外，与铁相比，它能更有效地承受机械冲击和热冲击。相反，它的温度范围有限。

4不锈钢是最适合双相过滤器的外壳材料，腐蚀是最大的挑战。这就是为什么大多数化工、饮料、食品和制药行业广泛使用不锈钢过滤器的原因。

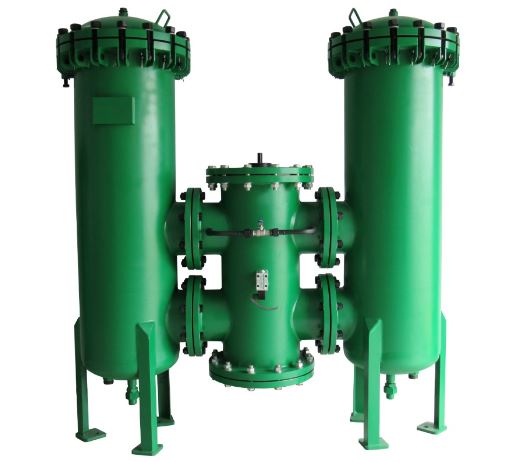

绿色双联过滤器

无论如何，这只是一个顺便提一下-但我猜篮过滤材料的类型是关键的，你不能忽视它。

此外，双滤器可能有其他附件，如:

• 空气消除器
• 均衡线
• 安装脚
• 专业篮子期权
• 焊接加热套（碳钢和不锈钢壳体组件的组件）

当然，当你购买双联过滤器时，它们应该配有压差计和电气开关装置。

压差装置将帮助您检查篮室的操作条件。

您将知道系统何时堵塞，何时需要清洁。

更先进的双过滤器压力表具有报警系统。

你很容易就能知道什么时候该打扫房间。

简而言之:

双滤器有两个独立的腔室。

您可以从A室切换到B室，反之亦然，以确保管道系统中的连续流动。

现在，让我带您进一步探索双工过滤器是如何工作的。

第二章:双滤器工作原理

在这一章中，您将学习双工过滤器是如何工作的。

这是双重过滤器进口商和买家的重要信息。

通过这种方式，您可以在评估双工过滤器的各种规格时作出明智的决定。

不管怎样，让我们直接进入这一章的主题。

整体式球阀系统设计在分流点提供瞬时关闭和气密密封。

这有助于消除潜在的危险和昂贵的泄漏到未使用的商会在清洁和日常维护。

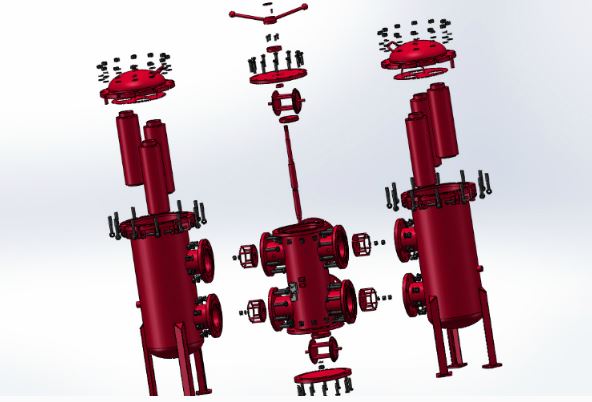

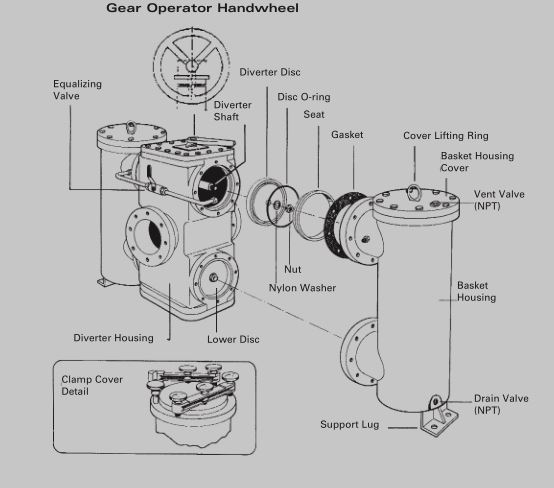

图中显示了Mueller蒸汽专业公司提供的双联过滤器的各个部分：

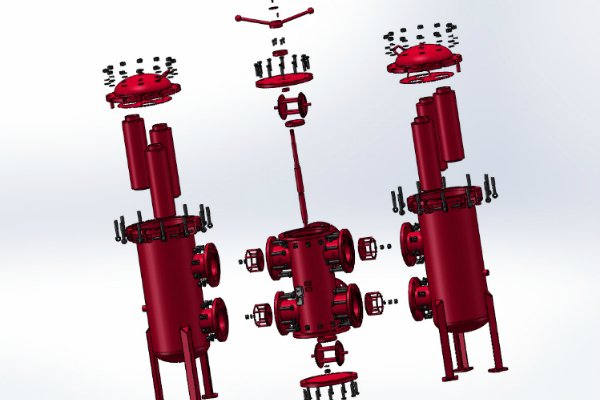

双滤器的部件

此外，它还减少了吸入空气等吸入操作风险。

同时，无需将过滤器从系统上取下，就可以进入其他双腔室部件。

现在，让我们继续学习复式过滤器的工作原理。

但首先，我想让你看这个视频:

双联过滤器的工作原理非常简单。

为什么?

它们没有活动部件。

当然，你可以从上面的视频中看到这一点。

顺便说一下

订购双联过滤器非常重要，该过滤器具有与您的管道系统相匹配的适当压力和流量等级。

此外，进、出口开口应与管道流量相匹配。

从逻辑上说，流动的正确方向将从“入口”开始，并从外围流出到“出口”。

进口和出口都标记在双滤器上。

双滤器的两个室带有一个褶状或光滑的过滤元件，流体通过这些元件从内部流向外部管道。

在工作时，过滤室保持在压力下，以允许流体在设计的定向流动中通过篮式过滤元件。

事实上，一旦达到设定的临界值，流体流就会转移到另一个腔室而不会中断过滤。

在开始的时候，会有一个低的压降通过篮子过滤器。

当然，在这一点上，篮式过滤器将几乎没有或几乎没有污染物。

当流体流过双联过滤器时，污染物或零件开始在篮式过滤器内积聚。

这会导致堵塞和更多的压降。

那么，这意味着什么？

现在是切换到下一个双联过滤器（备用过滤器）的时候了。

您需要监控篮式过滤器的高压降，以便及时清洗。

这将防止可能的背压或篮过滤器破裂(由于高进口压力)。

最好的部分?

现代篮式过滤器带有堵塞指示器。

从堵塞指示器中，您将知道何时切换到下一个腔室并清洁堵塞的腔室。

通常情况下，堵塞指示器可以采用差压表的形式。

它监测双滤池腔内压力的变化。

事实上，还有带报警系统的双滤器。

一旦它们被堵塞，警报就会响起，因此需要切换并清洁滤篮过滤器。

但不要将其与由于流体流量突然下降而导致的压降增加混淆。

问题可能出在管道系统。

因此，基本上，流体将通过入口流向双联过滤器的一个腔室。

一旦这个腔体被堵塞，警报就会响起，或者你会看到高压下降。

切换到下一个待命的房间。

同时，清理堵塞的腔体。

让流体流动，直到第二个腔室堵塞，然后再次引导流体流向备用腔室。

可以看出双滤器的工作原理是简单明了的。

第三章双滤网结构

安装双滤器的主要原因之一是保护下游的其他设备和附件。

这些可能包括压缩机、泵、阀门和其他敏感部件。

因此，你需要一个具有更好设计结构的双工过滤器。

这正是我要在这一节中讨论的。

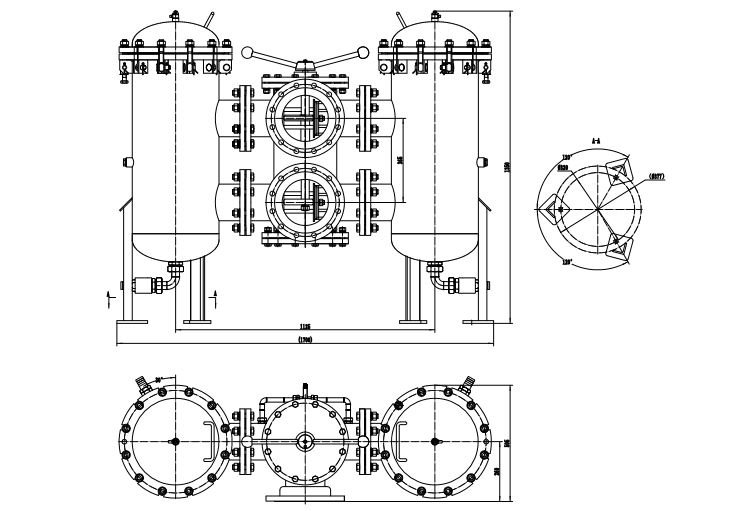

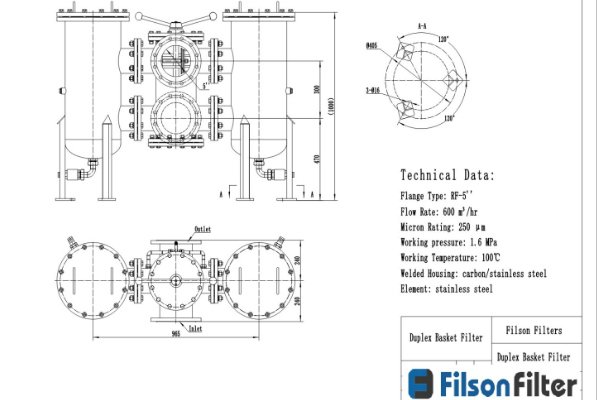

双滤器技术图纸

多年来，双相过滤器的结构有了巨大的发展，以满足系统或介质的要求。

这使您能够为各种行业提供最佳的管道保护，如化工厂、石化厂、加工厂和炼油厂。

以下单元构成双滤器的主要结构:

• 身体
• 过滤器和过滤器
• 双联过滤器覆盖

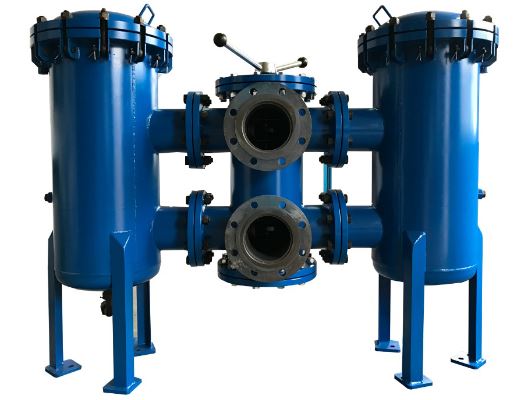

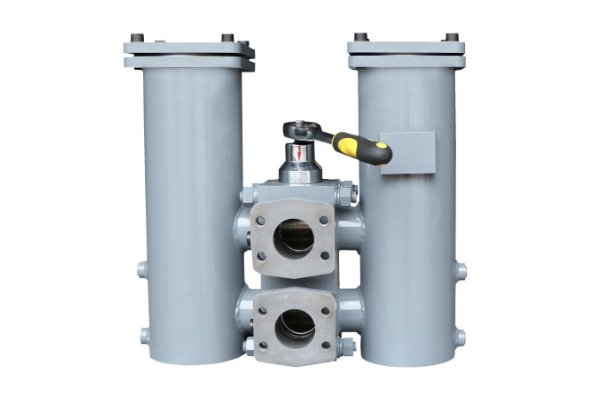

FilSon双工过滤器结构

现在，让我们来探索其中一些基本结构:

·双滤芯

机体是复式滤网结构的重要组成部分。

既然你现在对什么是双重过滤器有了更多的了解，那么理解它的结构就更明智了。

大多数双滤器由双过滤室组成。

腔室配有永久过滤器和水平/垂直安装的双联装置。

这项新技术使得大多数制造商依赖于新颖的模块化结构设计概念，允许使用装配式车身。

这种设计理念有许多优点:

• 使有可能有多种身体材料。
• 高压规格容易实现。
• 这种阀体材料只需要极少的日常维护。
• 紧凑的设计使过滤器在安装过程中占用最小的空间。
• 其他定制的设计，筛分媒体可以访问，而不必脱下封面。
• 大多数设计保证了在线的可靠性能。
• 在现有系统的安装过程中提供极大的便利。

下表由Hydac提供，是标准过滤器外壳技术规范的总结：

不。的屏幕筐/住房	过滤面积/住房 (cm2）	滤芯类型	过滤材料和过滤等级[µm]		有的。不同元素的压力[bar]
			开槽管	多孔板
1	2035	SK-3 -…	50， One hundred. 200， 250, 300年, 500年, 1000年, 2000年, 3000	4000年, 5000年, 10000	10
1	2850	SK-4 -…
3.	6105	SK-3 -…
4	11400	SK-4 -…
7	19950	SK-4 -…

每个过滤器主体可以由一个筐元件或一串仔细安装的小筐元件组成。

·过滤器

在我们继续之前，你能不能先看一下过滤器和过滤器的结构差异。

本质上，过滤器和过滤器是语义相关的词，根据双重过滤器的设计和规格，每个词代表不同的含义。

另外，一个过滤器也可以称为粗过滤器。

双工滤波器的设计取决于:

• 流量
• 材料/电阻
• 工作温度
• 操作压力
• 介质中的颗粒密度
• 需要过滤评级
• 类型的污染
• 类型的媒介
• 粘度

下面的压降图和过滤器尺寸曲线用于设计过滤器:

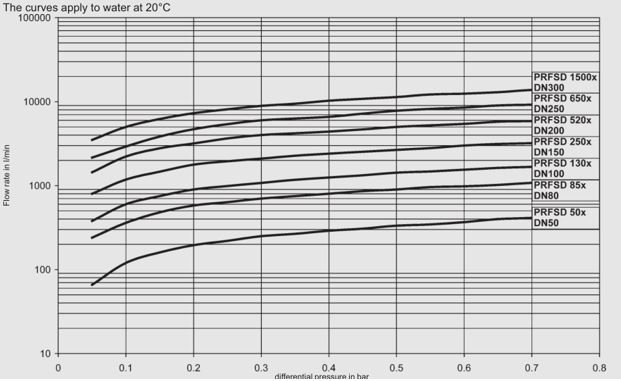

篮式过滤器设计曲线由贺德克提供

承蒙海沃德过滤

但仅仅这样是不够的。

您需要知道固体颗粒尺寸和所需屏幕规格之间的关系。

下面是一个过滤器的网孔尺寸表项目材料：

滤网和开口尺寸
筛孔尺寸	粒子直径,µm
4	5205年
8	2,487
10	1923年
14	1,307
18	1，000
20.	840
25	710
30.	590
35	500
40	420
45	350
50	297
60	250
70	210
80	177
One hundred.	149
120	125
140	105
170	88
200	74
230	62
270	53
325	44
400	37
550	25
800	15
1250	10

标准筛网尺寸从20目到200目不等。

请记住这一点。

筛目大小并不一定表明可清洗筛的颗粒保留等级。

英寸/丝的数量和直径决定了颗粒保留率。

然而，对于关键应用，可清洗筛应通过特殊的颗粒保留能力来选择。

下表显示了Hydac根据行业建议提供的过滤器元件技术规范摘要：

类型	连接尺寸Din DN	材料			压力范围*	温度 ［0C]	重量 [千克]	体积 [左]
		不锈钢	碳钢
			无内部防腐	int。腐蚀保护
1303	50 / 80 / One hundred.	●			PN 16	-10年到90年	80	20.
1304				●
1305			●
2503	100 / 150/ 200	●					130	46
2504				●
2505			●
5203	150/ 200 / 250	●					300	118
5204				●
5205			●
6503	200 / 250/ 300	●					360	213
6504				●
6505			●
15003	300	●					460	433
15004				●
15005			●

对于较细的介质应变，通常的做法是用钢丝网衬垫加固篮孔。

这是因为仅靠屏幕是不够的。

在任何压力系统中，这些粗杂质的真正捕获和收集都是由筛网过滤元件完成的。

它们被方便地放置在过滤碗内。

根据过滤器行业的说法，筛孔被称为筛孔，而通过篮子过滤介质的筛孔的大小被称为穿孔。

最好也是最常见的材料是不锈钢。

现在，让我们看一看双滤器的一般结构。

基本上，双滤器的设计和制造与双平行篮滤器。

它们减轻和保护过滤机构的在线。

在清洗和日常维护过程中，会绕过管路。

·复式过滤器盖

双滤网盖构成该机械装置的整体结构。

它应该易于打开，便于清洁和维护。

过滤器盖的类型

一些主要的封面类型包括:

• 螺栓覆盖

在大多数过滤器中，阀盖通常是用螺栓固定的。

螺栓不是永久性的，因为它们是松开的，以接管盖子，以方便访问篮。

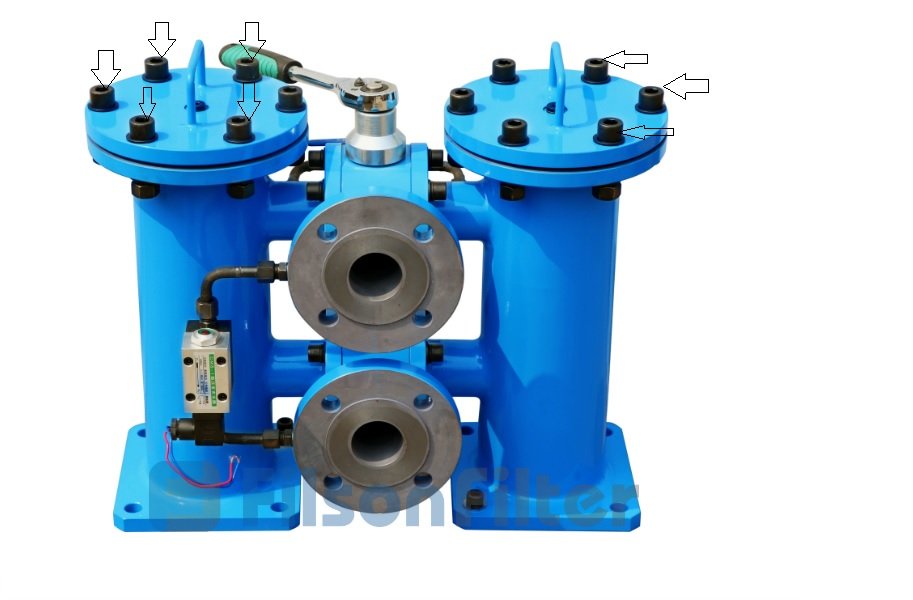

带螺栓盖的双滤器

根据研究，螺栓固定式阀盖是高压系统中最坚固和最受推荐的阀盖。

• 夹紧轭盖

三通和螺纹手柄用于将过滤器盖锁在一起。

通常情况下，盖子是通过铰链机制连接到容器上的，这样在移除过程中就很容易了。

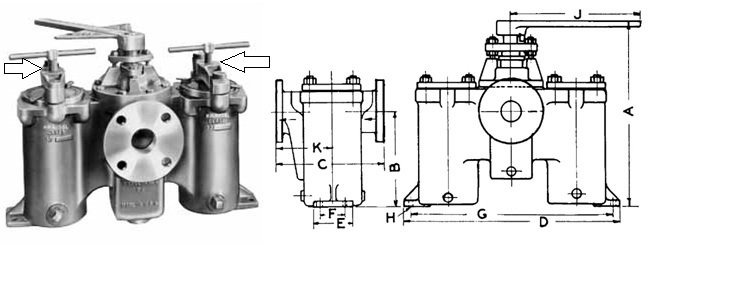

带夹轭盖的双联过滤器-图片由飞利浦泵有限责任公司提供。

与标准过滤器相比，这种双滤器价格昂贵。

• 自动类型

双滤器设计为自动型，顾名思义，无需人工清洗。

在这里，篮子是由一个圆形的筛网制成的，并使其旋转，进水口被路由到篮子。

这种类型的双滤器通常用于较大的供水系统。

例如，用于加工和冷却的湖泊和河流进水口。

现在，我们将研究各种双重过滤器结构。

你可以记得在第一章中，我们提到了球阀和阀塞系统。

根据介质流分流机理和尺寸的不同，有四种双滤器结构。

让我们从介质流转换机制类型开始:

v球型双工过滤器

球型双滤器有效地清除介质流中的碎屑和污垢，并保护其他敏感部件。

完全关闭清洗滤芯的流体。

该表提供了一个尺寸选择表的球型双过滤器结构的courtesy ofHydac公司：

大小	阀体和弹壳材料	连接	阀座/密封	分流球	评级标准(指标)
3 /4 "， 1-1/4 "， 1-1/2 "， 2 "， 2-1/2 "	铁	螺纹	TFE /丁钠橡胶*	不锈钢	125#ANSI 200 PSIG@150F（PN16 13.8 bar@66C）
1”, 1-1/2”, 2”, 2-1/2”, 3”, 4”		凸缘
3 /4 "， 1-1/4 "， 1-1/2 "， 2 "， 2-1/2 "	青铜 碳钢 不锈钢	螺纹**			150 # ANSI 150F时为200 PSIG（66C时为PN16 13.8 bar）
1”, 1-1/2”, 2”, 2-1/2”, 3”, 4”		凸缘

它通常配备一个独特的球阀插装式流量分流器，有助于隔离两个篮腔，并防止介质溢出。

使用手柄激活系统，以将系统的流动方向转向另一个自由篮室。

由于手柄的操作扭矩小，只需人力就可以轻松翻转手柄。

看一下球型双滤器的草图，技术细节由海沃德过滤公司提供:

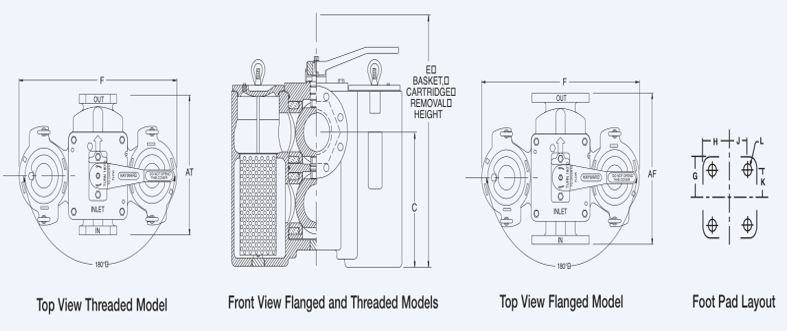

双滤器样品技术原理图

因此，每当需要清洗过滤篮时，应转动杠杆手柄，从而使使用的腔室自由。

操纵杆手柄的位置指示使用中的腔室。

v塞式双联过滤器

这种双联过滤器经济、简单、无故障，配有压力额定旋塞阀，用于过滤室。

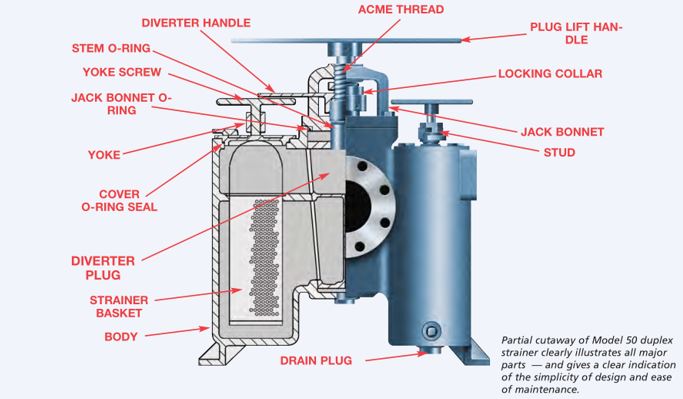

图中显示的是由Hayward设计的塞式双滤器结构的内部部分:

复式过滤器段

就像球型双滤器一样，利用杠杆手柄通过90来实现介质转换⁰手工电弧手动(s)。

该表提供了由海沃德过滤公司提供的双滤器选择图:

大小	车身材料	塞材料	连接端口	海豹	评级
5”6“8”	铁	铁或铜	法兰125 #	丁腈橡胶	(电子邮件保护)100 f。5”和6”尺寸。 150 psi @ 100℉。8英寸大小。
	青铜		法兰150#
6, 8”	碳钢	青铜或不锈钢	法兰150#
6, 8”	不锈钢	不锈钢	法兰150#	氟橡胶

这种双滤器结构设计不允许操作干扰，因为一个特殊的塞口被注入到转向机械塞中。

整个介质流分流过程大约需要30秒。

以下是海沃德过滤公司提供的过滤器技术细节的示例草图：

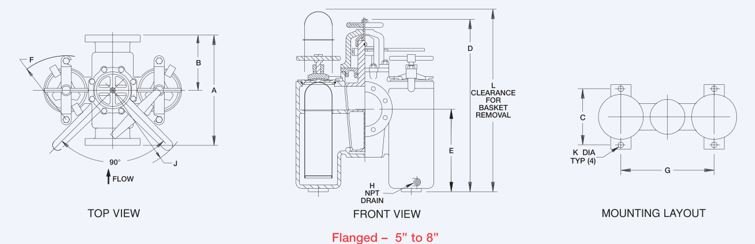

双联过滤器技术图纸样本

积分停止自动放置插头每次在准确的位置。

双联过滤器配有一个内置千斤顶，用于在操作手柄时将分流器塞从其端口提起。

分流介质后，使用相同的千斤顶将塞子放回原位。

千斤顶在极端压力下工作得更好。

我们继续按尺寸使用双滤器怎么样:

v大型双联过滤器

随着双滤器尺寸的增加，使用球或塞式分流器设计变得非常麻烦和不切实际。

在这种情况下，改变介质流动方向的滑动阀布置更为可取。

下表显示了各种尺寸的大型双联过滤器，您可以从海沃德过滤公司选择：

大小	材料	端部连接	海豹	压力等级
十大“12”	铁	法兰125 #	丁腈橡胶	100华氏度时为200磅/平方英寸
	青铜	法兰150#
14“18”	铁	法兰125 #		150 psi @ 100℉
	青铜	法兰150#

阀盘由一组手轮精确驱动，并同步反向工作。

也就是说，当一个篮子外壳向介质流打开时，另一个篮子室被完全密封。

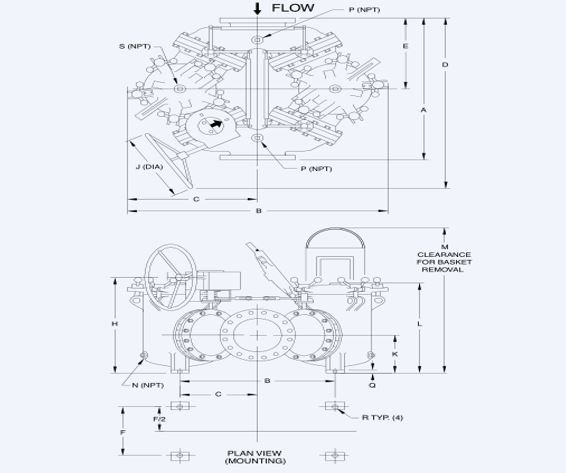

这是一个大型双工过滤器的技术示意图:

大双滤器技术图纸

你可能会遇到其他使用同步蝶阀来改变介质流动路线的大型双联过滤器。

你对双滤器的结构和设计有什么疑问吗?

你可以在下面留言。

同时，让我们探索另一个重要的双滤器。

第四章双联滤芯工作原理

在第二章中，我们学习了双工滤芯的工作原理，在这里我们将对双工滤芯的工作原理进行阐述。

你几乎不会注意到两者之间的区别；双联过滤器和双联滤筒。不过，它们的作用是一样的。

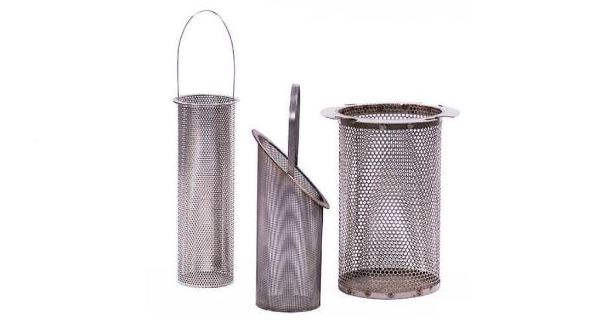

滤芯

双滤器组件的设计是为了确保在有压力的油过滤系统中提供干净的过滤介质。

双联滤芯应在更换前提供长期可靠的油净化机制。

一个理想的双滤芯工作原理应该允许在运行时对过滤介质进行大修，并且双滤芯组件提供冗余。

此外，双滤芯表面对于确定压差至关重要，因此，它配备了一个电气开关，关闭触点以提醒驻留的过滤器。

双滤芯由无数个箱体组成，箱体内装有一对3µm过滤器、止回阀和一个压差开关系统。

对于海上应用，建议非常紧凑的设计，以促进平稳运行，以及在单一双工单元的备用选择。

在任何时候，一个双滤器将使用一个过滤室，而另一个则处于备用状态。

杠杆手柄有助于选择过滤器和使用的腔室。

杠杆手柄的位置指示正在运行的过滤器。

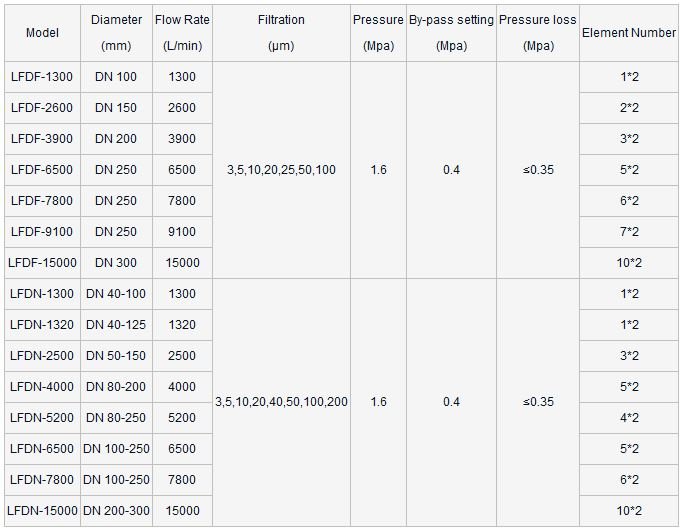

双工滤波器技术参数

在设置双滤芯使用前，应对其进行填充和排气。

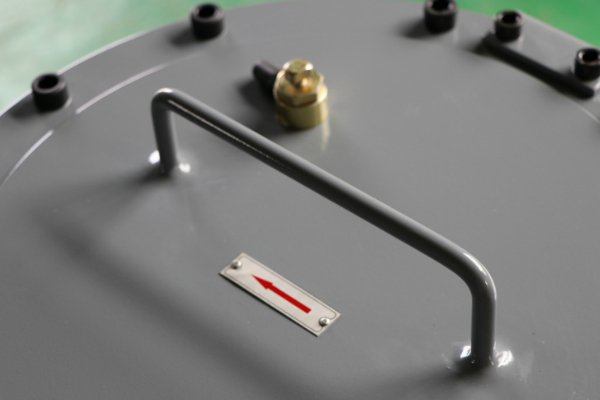

请注意滤芯上指示的流动方向。

这将确保介质从顶部进入双滤芯。

但是，记住：

圆柱形元件被强烈推荐用于过滤粗固体颗粒。

当油净化系统过滤加仑时，运行中的过滤介质会截留并去除介质流中的杂质。

最终堵塞或被污染，双联过滤器输入和输出流量之间的压差迅速上升。

随着通过过滤系统的压差增加，达到预设限值，压力开关打开，因为触点闭合。

脏的滤筒可以拆卸、清洗或更换。

一旦另一个堵塞了，它就会处于待命状态。

两个双联滤芯室的安装允许即使在维护双联过滤器组件期间也能不间断地运行。

为了实现较低的压力损失，介质通过一个相当直的流道，在定向流动中经历最小的导流。

高表面积折褶筛提供了更有效的过滤区域。

你可以把它放在介质流动路径上。

第五章:清洗双滤器的步骤

在这一章，我将带领你通过如何清洁双工过滤器。

这是一个重要的维护过程。

通常情况下，当使用双相过滤器时，它最终会被固体和颗粒堵塞。

正如我之前提到的，这会导致压差的增加。

此外，还会降低双滤器的效率。

请记住，在这段时间内，污垢也会堆积在过滤区。

好消息是，使用双滤器，清洗时无需关闭整个系统。

所以你应该做的是:

我。你应该穿戴所有必要的安全装备，如工作服、手套、护目镜等。他们会保护你免受可能的伤害。

2检查双滤器系统的压力和温度。此外，您应该确认双相过滤器中的介质既不是有害介质，也不是造成风险的原因和形式。

3首先，确定要清洗的腔室。当然，你可以用杠杆手柄的位置来识别它。因此，你必须在另一个备用腔室的位置转动插头手柄。

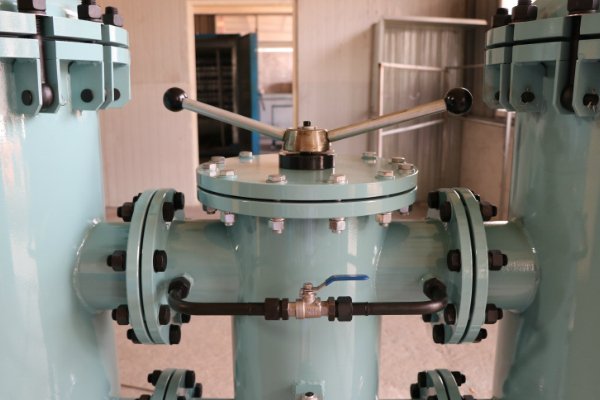

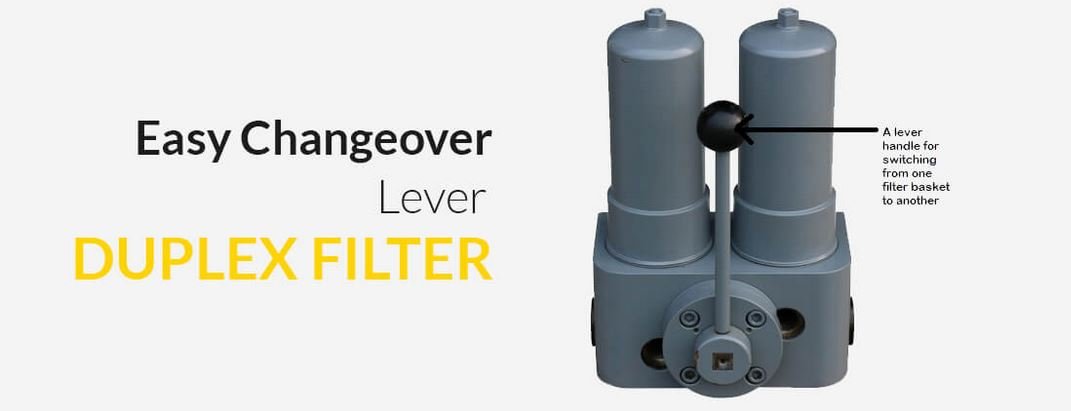

切换手柄

4确保手柄完全到位，如果没有立即安装紧密的关闭装置，这将保护操作者不发生泄漏。

v。在完全进入腔室之前，不要冲入，但要小心地松开腔室中的排放塞以释放压力。

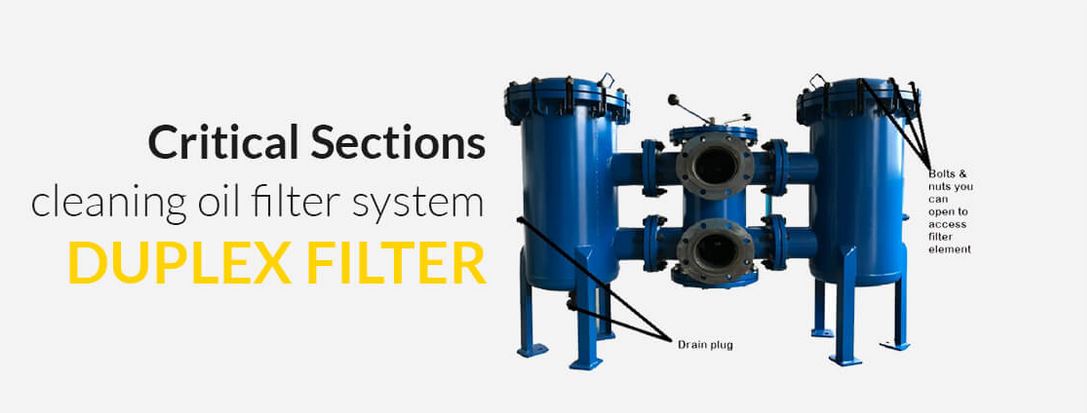

排泄塞的位置

v。取出盖螺母，将可清洗滤网吊出，清除滤网穿孔处的沉淀物或污垢。

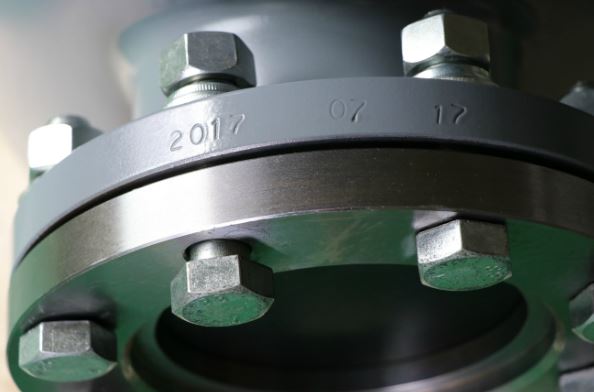

固定双滤器外壳的螺母

不及物动词。使用压力水彻底清洗和冲洗腔室，但记住在清洗期间保护篮腔室筛免受故意污染。底部部分是双滤器的清洁或过滤部分。

7继续更换垫圈和排泄塞。另外，检查o形圈是否仍然完好，否则请更换。

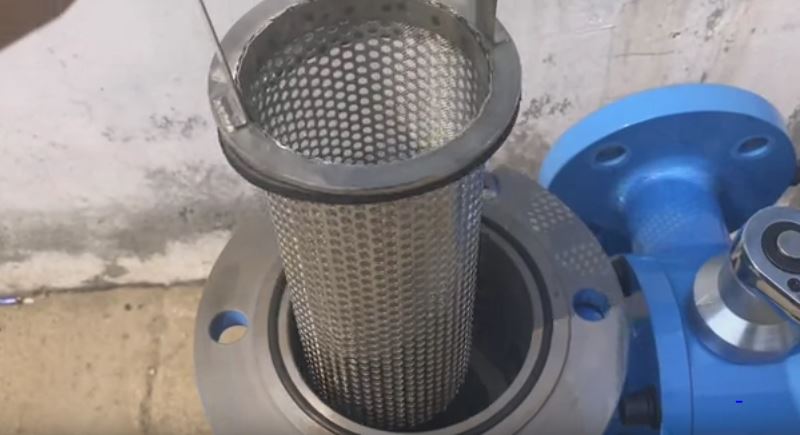

清洗过滤器

8现在，将滤网收回到滤网腔内，并确保其手柄突出在滤网体的顶部之上。

9在接触过滤器外壳单元之前，检查手柄上的盖阀座是否正确。将盖子和盖子螺母放回原位，正确拧紧。

x。将塞子恢复到原来的位置，以免损坏O形圈。现在可以稍微移动手柄，使部分介质流入清洗过的滤杯，排出空气，并准确地重新固定放气螺钉。

席。现在，您可以采取一个完整的转身，以恢复紧张对清洁的房间。

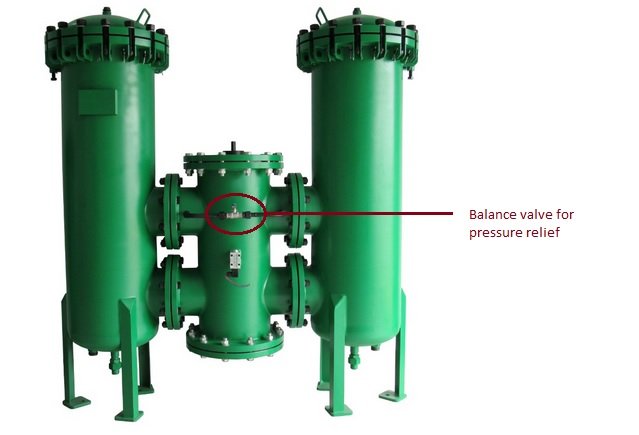

十二。或者，如果使用平衡阀，则可以在重新安装顶盖后运行平衡阀，仅用于该腔室的排气。但是，一旦操作完成并且清洁的腔室准备好操作，阀门应关闭。

十三。当另一腔体被堵塞时，应进行此过程。

建议开始清洗筛管的安全压差为20psi，因为当筛管严重堵塞时，压降会迅速增加。

注意：确保不超过最高差压以防止屏幕崩溃。

第六章:双篮滤芯转换程序

在前面的章节中，您了解了双滤器可以连续运行而不停机。

然而，这并不意味着这些篮子过滤元件是完美的，因为有时他们可能会崩溃或需要检修。

步骤1:监控堵塞指示器是否可能发生切换

事实上，篮式滤芯也有一定的使用寿命，使用后会磨损或需要更换。

通常在滤篮周围安装压力表，以检查过滤器的最佳污染能力。

一旦堵塞指示器报警，建议立即进行筐式滤芯转换练习。

请注意，不带污染物指示器的双联滤篮滤芯建议每年更换两次。

另一方面，有污染指标的一年一次。

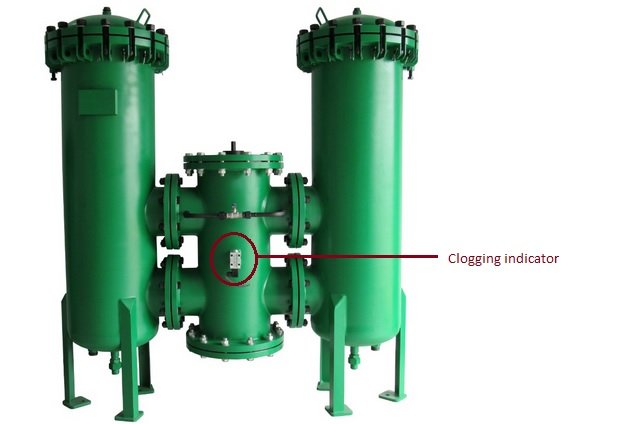

阻塞指标

如果过滤器污染指示器从未显示需要更换滤芯，则旁路阀可能不再起作用。

作为操作员，您必须提高警惕，防止使用磨损的滤芯。

第二步：检查压力和改变流量

首先，在试图拆卸篮式过滤器元件之前，必须释放过滤器内的压力，并确保特定单元已冷却。

这是一项非常重要的安全措施，你必须坚持。

过滤器上的隔离阀便于从源头切断过滤器的压力供应。

当取出过滤器塞时，也可以防止可能的身体伤害和水淹。

平衡阀

在此过程中，介质通过平衡阀慢慢进入另一个备用篮壳。

但是，在急着打开过滤器之前，一定要检查一下是否有泄漏，如果没有则继续进行下一步。

不幸的是，如果有泄漏，关闭平衡阀，排空和排出篮滤芯室。

拆下篮子室盖，在重新组装装置之前解决泄漏问题。

第三步:从外壳中取出旧的篮子，然后用一个新的篮子替换

当流体排到滤篮滤芯顶部以下的水平时，关闭排水阀，然后继续并移除滤篮。

用一段时间将滤篮放在室的正上方进行滴滤。

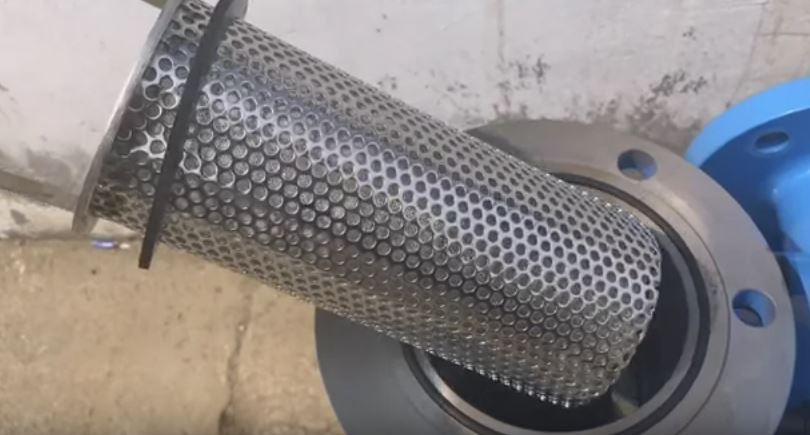

从外壳中取出旧篮子

现在，你可以小心地拆开新的篮子过滤元件，取出包装纸，并重新安装在同一位置的篮子。

与篮滤芯由不锈钢制成，必须完全更换，因为它是用。

另外，检查过滤器盖的密封性，如果有损坏，请更换。

步骤4:重新组装双滤器单元

重新组装装置并固定筐腔盖。

为了确认过滤器的腔室不泄漏，打开平衡阀，让介质从排气阀流出。

不要着急，检查是否有泄漏，否则关闭排气阀。

双滤器的部件

请注意，滤网壳体周围的泄漏是由于螺栓或盖旋钮拧紧不当、盖密封件、放油塞和通气塞损坏或脏污造成的。

重新安装时，请确保排水管和排气塞的螺纹清洁光滑。

如果您选择使用螺纹密封剂，它应该与线介质兼容。

新安装的篮式滤芯和清洗过的外壳可以进行介质转换。

第七章:双滤器在管道系统中的应用

你可以在许多行业中使用双滤器。

正如我刚才提到的，它保护下游的组件。

这些部件可能包括安全阀、减压阀和许多其他必须清洁的部件。

这是延长其服务寿命的最佳方法之一。

此外，使用双重过滤器有助于改善工作中的职业健康和安全，并保护环境。

它们在石油净化系统中很有用。

双重过滤器的一些主要应用包括：

1.发电用双滤器

为了使化石燃料发电发动机在最佳性能规格下工作，它们的燃气燃烧室需要清洁和干燥的气体供应。

不充分的预过滤意味着气溶胶和固体可以不受阻碍地进入燃烧室。

这就导致了机体的磨损和磨损，以及昂贵的维修和保养。

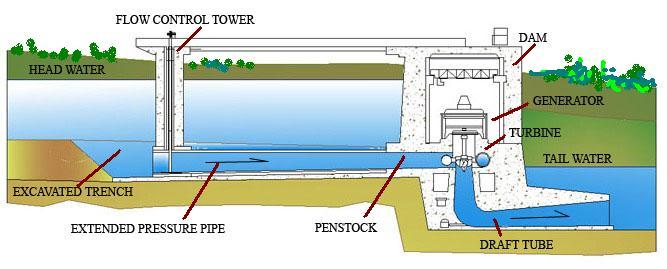

水力发电厂

因此，火力发电必须使用双重过滤器，不仅要清洁燃料，而且要保护机器和清洁的冷却水。

同样需要对变压器油进行过滤，以防止系统堵塞。

2.石油化工

涡轮增压机是石化工业中经常使用的复杂发明。

它们配备了对气溶胶、凝结液和固体颗粒等流体微粒极其敏感的干气密封。

涡轮机械部分

轴的运动在密封上产生一个大约3µm的微小开口。

这个间隙允许密封气体流动，并保护密封更长的使用寿命，密封气体必须适当地绷紧。

3.石油工业

双滤器在石油管道和发电中都很有用。

它们有助于清除汽油和原油中不需要的外来杂质。

更具体地说，燃料油有时可能含有胶，焦油或其他污物，这些污物会使燃料燃烧器的喷嘴堵塞。

因此，在每个燃烧器中都安装了双滤器来消除这些杂质。

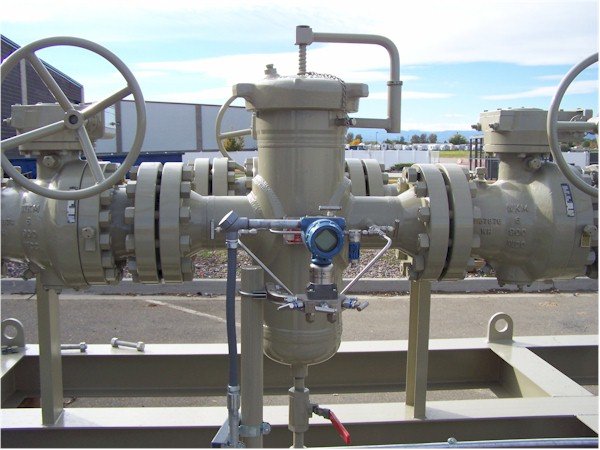

管道的部分

此外，双滤器同样以同样的方式用于炼油厂和石油管道，以保护仪表和泵不受不良物质的影响。

4.船用和海上钻井用双滤器

为了使船用发动机及其子系统正常工作，需要清洁干燥的气体和燃料。

因此，使用双滤器来清洗从海洋或海洋中抽取的水，以避免系统部件的磨料磨损是非常重要的。

海洋应用

在海上石油和天然气钻井中，建议使用双过滤器来增加采矿过程的产量。

5.化学品制造业

到目前为止，化工行业是其管道最大的双重过滤器用户。

事实上，没有双滤器，化学管道就无法最佳运行。

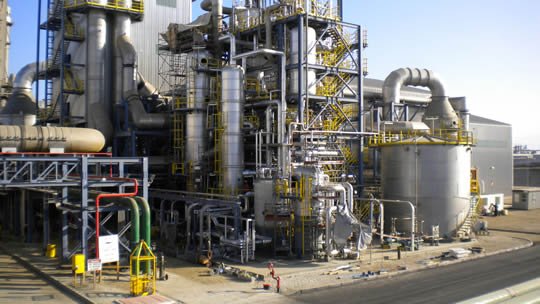

化学工厂

在不同的领域，管道双联过滤器意味着设备保护、清洁产品和简化不需要的固体材料与液体的分离。

6.水处理厂

和化学工业一样，自来水管道也是双滤器的其他最大受益者。

它们对于清除井、湖和溪流中的砾石、沙子和碎屑至关重要。

此外，他们还捕捉鸟类的羽毛、昆虫、树叶和其他很多东西，以防止冷却塔的进入，而冷却塔是向环境开放的。

在过滤水之前，他们先从大型游泳池中滤出绒毛。

双滤器也构成了脱盐设备的一个组成部分，在脱盐过程之前，它们从进口消除不必要的固体物质或污垢。

水处理厂

工业园区的污水管道采用过滤器来过滤固体物质，这些固体物质会积聚起来并导致水道堵塞。

7.制药和化妆品行业

大多数化妆品和药品产品含有不溶解的物质或不分散的结块流入管道过滤器。

这有助于去除破坏产品的不良物质。

8.纸和纸浆

为了向市场展示光滑的纸面，有必要讨论涂料中含有看不见的、不分散的结块的问题。

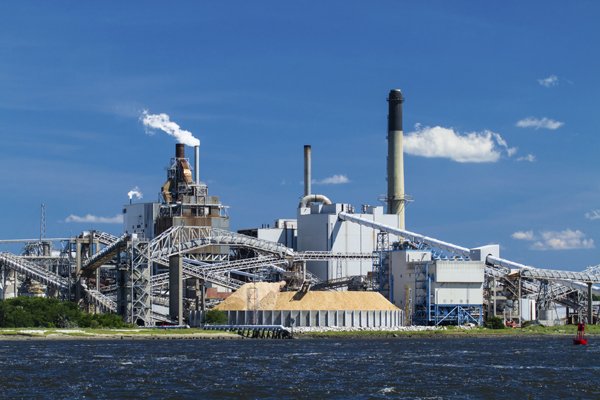

纸浆行业

因此，在排放废水时，纸张和纸浆管道过滤器可以捕捉和保留看不见的结块以及纸张或纸浆的干净痕迹。

9.过程的植物

大多数过程系统通常需要花费大量的资金，因此，在运行时需要保护。

这有助于避免因副产品、污垢和水垢造成的损坏，并通过在生产线之前安装管道双联过滤器，不断避免代价高昂的停机时间。

双滤器方便地安装在冷凝器、热交换器和泵的进气处，以避免堵塞喷嘴和流量计。

10.食品工业

在这里，管道双重过滤器有助于消除皮肤，纸浆或异物从混合果汁。另一方面，它们被用来从蜂蜜和巧克力糖浆中取出块状物。

我不能在这里列出所有的申请。

但是，无论哪种情况，您都将在连续操作至关重要的管道中使用双联过滤器。

结论

从本指南中可以看出，双联过滤器在大多数行业中起着不可或缺的作用。

我相信，本指南中的信息将帮助您购买高效可靠的双滤器。

你需要考虑很多因素，从材料的类型，设计和过滤水，油或任何其他流体的能力。

如果您对双联过滤器有任何疑问，请随时与我们联系。

我们在这里为您服务，这就是为什么我们提供免费咨询双过滤器和其他过滤系统。

进一步的消息

• 复式过滤器和过滤器购买指南
• 什么是复式过滤器？
• 什么是双重过滤器？
• 双联过滤器结构
• 双滤器滤芯转换程序
• 双联过滤器在管道系统中的应用
