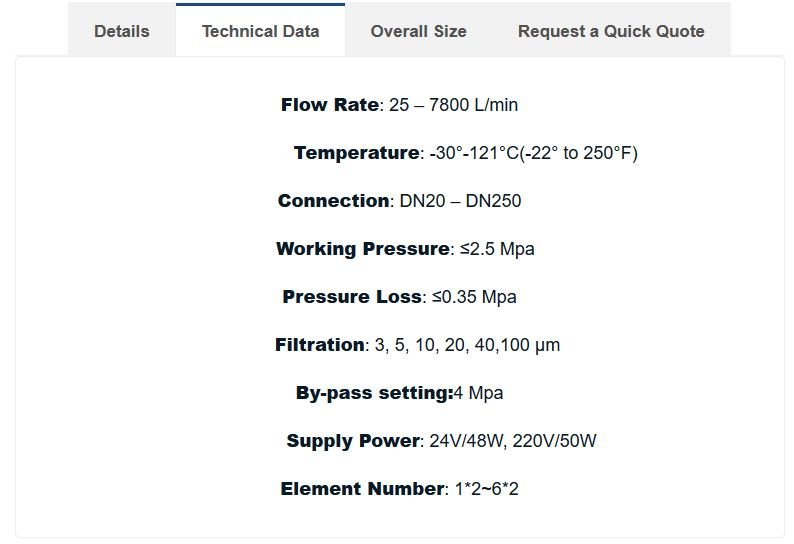

流量: 25 - 7800升/分

温度: -30°-121°C(-22°to 250°F)

连接: dn20 - dn250

W工作压力:≤2.5 Mpa

压力损失:≤0.35 Mpa

过滤: 3,5,10,20,40,100 μm

旁路设置：4 MPa.

供电: 24 v / 48 w、220 v / 50 w

元素数量: 1 * 2 ~ 6 * 2

双滤芯外壳:完整指南

在这篇简短的指南中，我将带领你通过双滤芯外壳的各个方面。

我将解释它是什么，它是如何工作的，技术规格，装配过程和清洗程序，只是提几个。

你知道吗?

在本指南结束时，您将成为双滤芯外壳方面的真正专家。

让我们开始吧:

什么是双滤芯外壳?

双滤芯外壳是两个坚固的外壳，携带过滤介质元件(过滤单元)，压力表，排污阀。

此外，它有一个入口和出口开口液压流体系统。两个过滤罩通过转换球连接在一起。

整个设计不仅占用空间小，而且避免了端部连接处的泄漏可能性，即使更换滤芯时也是如此。

这一特点使双滤器特别，因为它可以允许连续运行，没有停机清洗。

双过滤器连接在普通分流器上，当一个过滤器被污物堵塞时，介质流通过球阀分流到另一个过滤器外壳上。

这就提供了足够的时间来维修和维护另一个过滤器外壳。过滤筒外壳可以打开，清洗，更换或检修。

双滤罩适用于过滤液压油、液体和润滑油。以下是双滤镜外壳的图像:

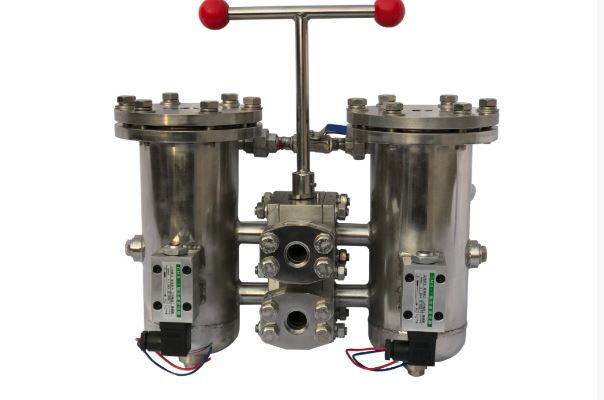

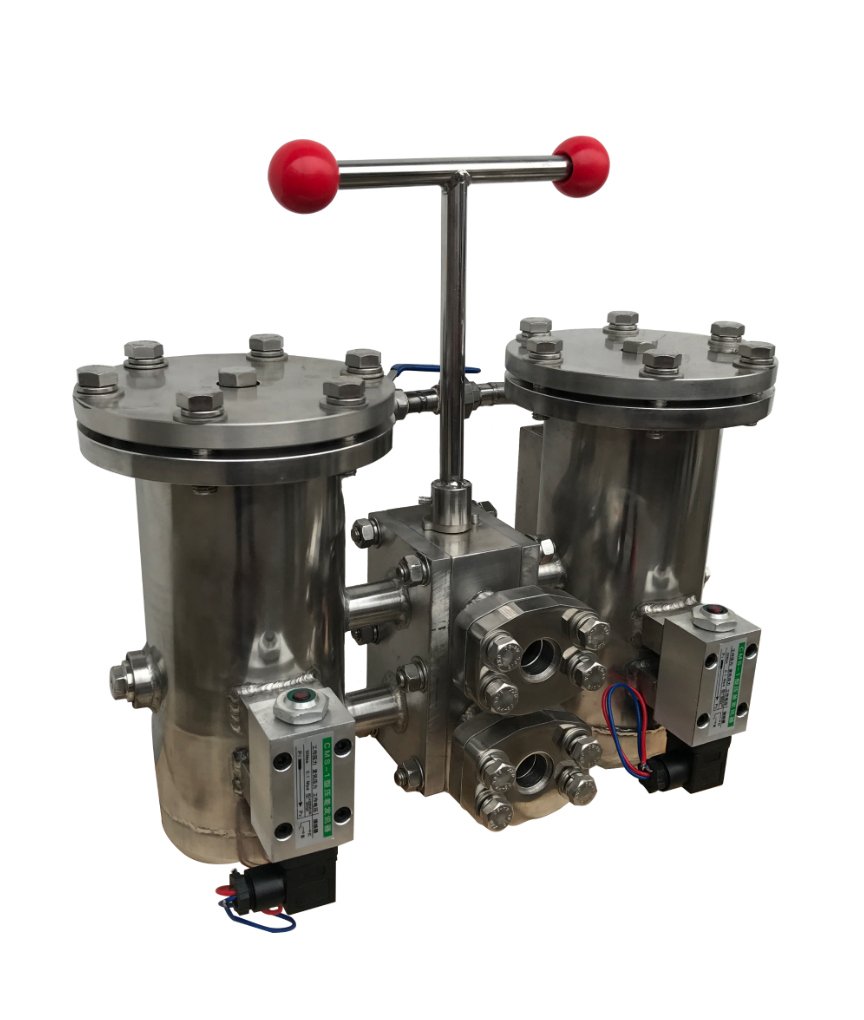

不锈钢双相过滤器

它是在油路中保持介质连续循环不间断运行的最可靠装置。

从这个角度来看:

双滤芯外壳是不允许介质流中断的系统的理想选择。

连续的介质流动是通过使用双篮腔来保持的，而桥塞将流体从一个篮转向另一个篮。

双滤器外壳有助于确保过滤电路中的一个健壮的，稳定的和最佳的过滤过程。

因此，双滤芯外壳用于篮子过滤器、内联过滤器、袋式过滤器、滤筒式除尘器、集尘过滤器等等。

为了方便连接双滤芯外壳，连接端口采用适当的法兰或螺纹连接。

双过滤器外壳是专为各种应用环境，如低压和高压，极端温度的应用。

双滤芯外壳材料

如果在管道电路设备上有一项关键性的创新，那就是制造双滤芯外壳。

大多数双过滤器外壳的装配式设计使用可以容纳较长的篮式过滤器的高过滤器结构。

这个特殊的配置特性有助于增加介质持有能力，并在转换过程中接受更长的间隔运行。

双过滤器外壳可以根据要求定制和系统集成工业和歧管阀。

这种类型的双过滤器外壳通常带有偏置入口/出口设计。

让我们来看看双滤芯外壳是由什么材料组成的:

a)不锈钢316(不锈钢316)

不锈钢316型双滤芯外壳由真正的铬镍合金、耐热和耐高温组成不锈钢．

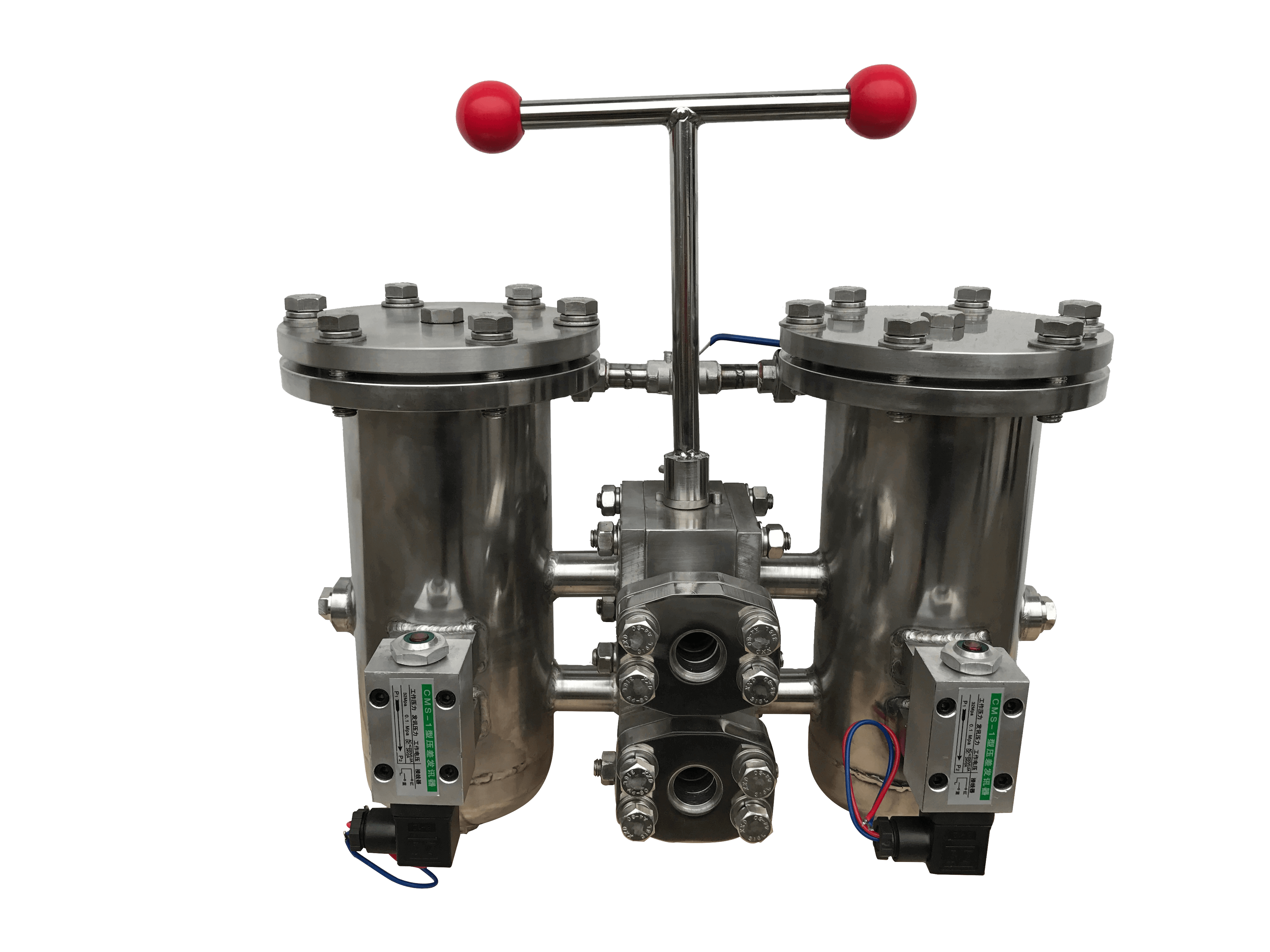

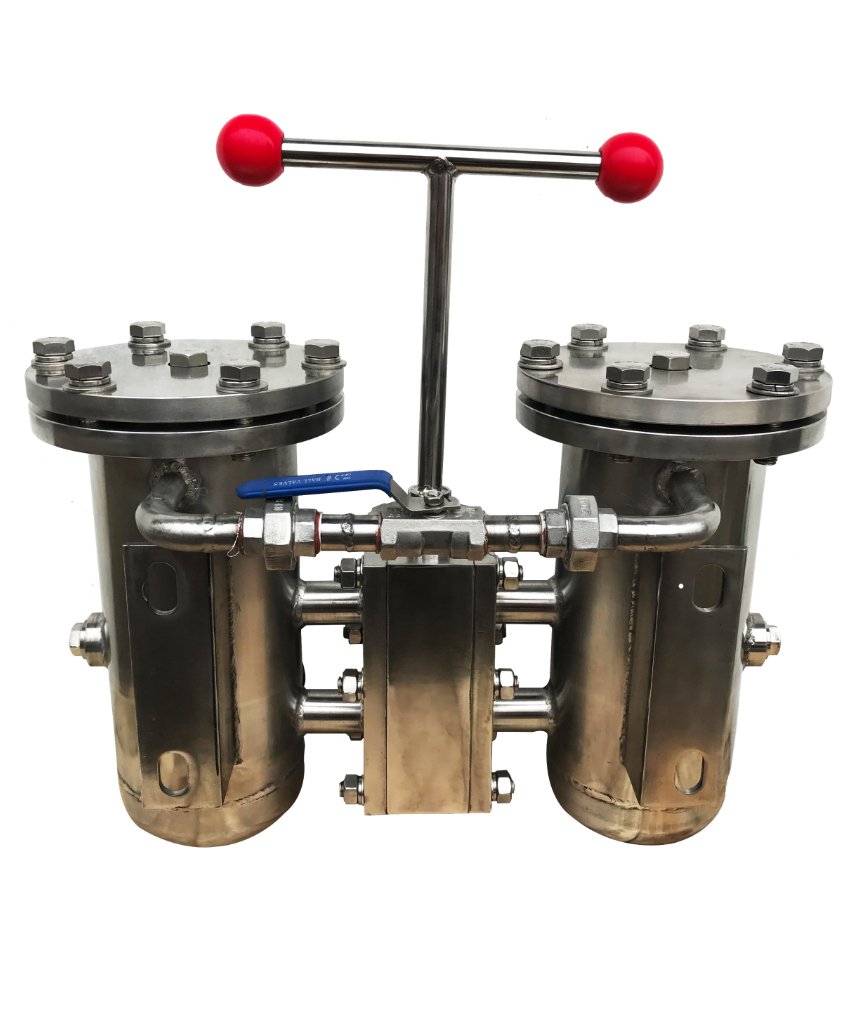

不锈钢316双滤芯外壳

事实上，在盐水溶液、海水等极端恶劣的应用环境下，与其他钢合金相比，它具有更优越的耐腐蚀性能。

316型不锈钢壳体具有钼属性，以实现对化学腐蚀的更大抵抗力。例如，在较高温度下脂肪酸，硫酸脂肪酸。

此外，316不锈钢双相过滤器外壳易于制造、加工和焊接。事实上，SS 316双滤芯外壳是耐用的，它的成本也略高。

重要的是考虑购买SS 316双工过滤器外壳时，设计一个室外系统或饮用水位，食品级标准水平。

b) 304不锈钢

304型不锈钢也有铬镍合金，然而，低碳含量。它是市场上最常见的双滤芯外壳材料，采用正宗不锈钢。

它的合金是由8%的镍和18%的铬改性而成的真正的合金，经久耐用，抗腐蚀和氧化。

这种双滤芯外壳材料提供了最佳的过滤性能规格，并在现场提供方便的访问和操作。

与316不锈钢材料相比，304不锈钢双相过滤器外壳是非常实惠的，并具有一系列的应用。

这适用于建筑外墙，热交换器，软管夹和其他淡水应用环境。

c)特种:海水用双相不锈钢

海水双相不锈钢双相过滤器外壳在海水应用中广泛应用，特别是用于淡化厂、浮式生产、油气液压系统。

FilSon双工过滤器外壳如超双工UNS S32760材料

为此类应用提供最佳的特殊材料组合和性能。

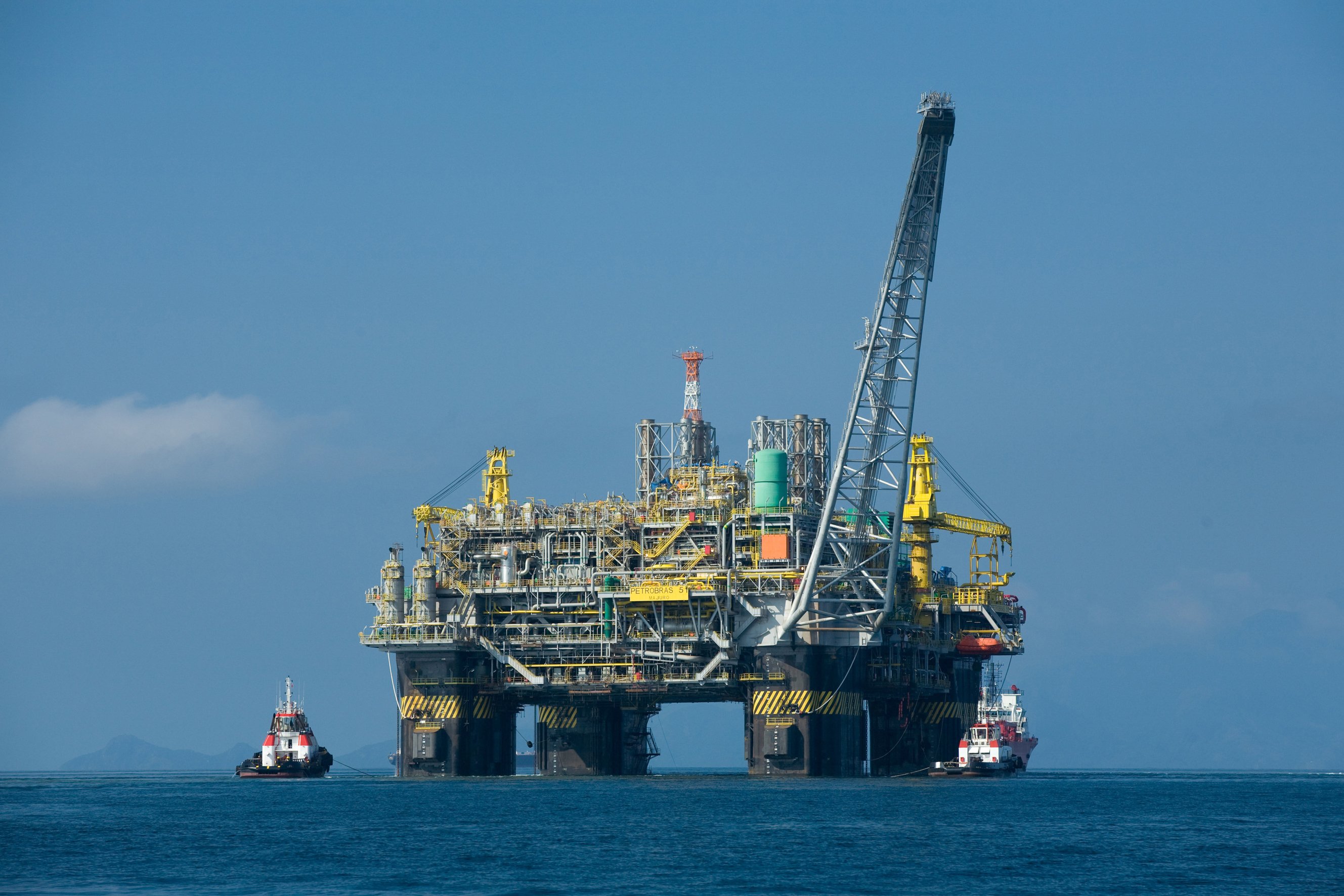

双滤芯外壳适用于海水

这是一种特殊的不锈钢合金，铬含量降低10.5%，在双滤器外壳表面形成氧化膜，防止腐蚀。避免氧气在钢中扩散有助于实现这一目标。

在特殊不锈钢牌号中加入6%的钼和镍镍。

此外，它还含有一些氮，这使它们具有突出的抗缝隙腐蚀和氯点蚀性能。

更多的是什么?

使用从超级双相不锈钢掺杂的双相过滤器外壳适用于海水过滤系统，因为钢的耐腐蚀性能获得的合金成分。

这使得这种特殊的双工在海水作业中具有成本效益和可靠性。

注:超级双相不锈钢滤壳必须与滤芯材质相同，以保持材质一致性。

双滤芯壳体技术条件

为什么双工滤波器外壳规格很重要?

这是因为过滤过程是在室内进行的。

双滤芯外壳设计有双滤芯室;由于一个燃烧室在工作，另一个作为备用。

然而，在日常的维修、维护和保养中，未使用的腔室是非常重要的。

那么，你应该怎么做呢?

正确的技术规范双滤芯外壳带有一个靠近双腔室的导流机制。导流机构系统是双滤器工作的核心。

在过滤单元，他们的座位是一个具有坚固的结构完整性的过滤介质元素的歧管。设计规格是紧凑的，牢固地保持过滤介质材料的串完整。

然而，尺寸和材料是由应用环境决定的。

由于介质在高压下到达腔室，过滤系统舒适地适应了流动流体中固体颗粒的快速和严格过滤。

双滤芯壳体技术条件

过滤机构部分经过有效的设计和施工，以防止流体在过滤介质之间的泄漏。这也有助于承受每个过滤室的压差。

滤芯规格需要考虑以下几个因素:

1. 过滤盘堆的直径
2. 过滤媒体评级
3. 堆栈中的过滤器数量

利用这些因素求出过滤单元的总容量。

然而，双滤器的容量仍然可以通过调整过滤单元到特殊的安排来修改。例如，并联安排两个或三个过滤单元。

现在，这是清楚的什么双过滤器外壳持有-过滤单元和外部压力表检查压差的积累。

双面过滤器外壳必须在结构完整性，过滤单元容量和额定值方面超过ISO Multi，以及压力和温度操作规范。

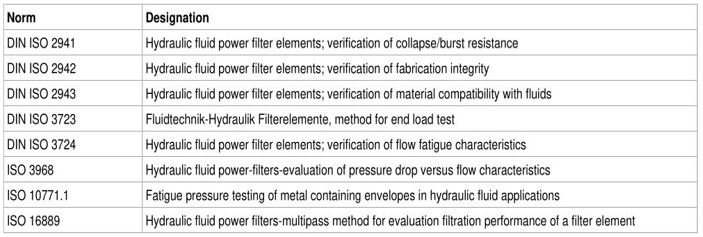

以下是ISO测试:

ISO测试

双工滤波器工作原理/切换步骤

双滤芯构成位于双滤芯外壳内的过滤单元。入口和出口是连接在另一个篮子外壳，因此名称双工过滤器。

全介质流通过过滤单元元件，在那里流体污染被捕获并从液压系统中移除，以避免已知的危险。

在过滤元件堵塞的情况下，介质流动循环被分流，为维修和维修铺平道路。

球阀系统通过适当地关闭介质流向堵塞的腔体来起到分流作用，在流体流向时使腔体具有气泡密性。

此程序可防止昂贵的泄漏和运行介质可能对操作者造成的危险。因此，为操作提供了安全的环境。

流体路径的堵塞可以通过监测过滤篮外壳上的压差来确定。

如果在操作过程中过滤器滤芯上有一个巨大的压降，这是一个警报信号，需要进行过滤器滤芯转换程序。

双滤芯由坚固的圆盘型制成，在坍塌前能够承受极差的压差。

然而，为了延长使用间隔而不使颗粒堆积在过滤介质上，必须经常进行连续的反冲洗。

明智的是要注意，在任何给定的点，一个篮室的双工滤波器总是待机。杠杆手柄的位置也显示了哪个篮子过滤器正在使用。

介质通常从顶部进入双滤器，直接落入滤芯。连续使用双滤器会堵塞滤料，固体杂质会填满滤室。

转换过程

你想改变过滤器元素，这里你需要做:

复式过滤器的元素

• 一旦达到最佳污染能力，警报警报，立即更换滤芯。
• 如果您的双工过滤器没有指示，那么建议每年更换两次过滤介质。
• 在卸下双滤芯之前，要采取预防措施，向过滤室释放压力，并让其冷却。
• 分流机制应该能够切断指定腔室中的介质供应和压力积聚。
• 确保平衡阀没有泄漏。继续取出上盖，以获得过滤介质。
• 当液体从滤芯下方流出时，在你取出滤芯之前，滤芯稍高一点，让液体滴出，几分钟后，取出。
• 打开新的双工滤芯，并将其重新安装在以前的相同位置。
• 重新组装双过滤单元，密封顶部腔室，确保腔室不泄漏。

复式过滤器组装

双滤芯总成专为各种压力下的介质流量提供精密过滤。

大多数液压系统需要可靠、清洁的流体流动，以避免下游部件的磨损。冗余双滤芯总成设计使过滤操作成功。

双腔室组件允许在运行时转换过滤介质。在一个腔室的两侧，安装了一个电路来显示堵塞的过滤器单元。

双过滤器组件还包括一个带有一对3µm额定值过滤器元件的歧管外壳，杠杆手柄，差压表和开关，以及球阀。

杠杆手柄的作用是创建介质流动方向，并显示运行中的过滤室。注意，杠杆的正确位置必须设置在过滤室的两端。

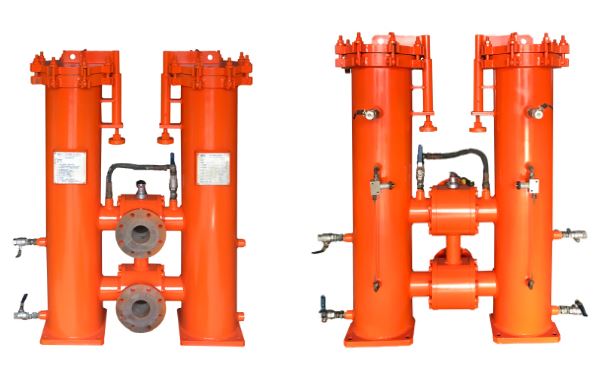

双工滤波器的两端

由于过滤单元受到污染，双滤器组件的入口和出口之间的压差迅速增大。一旦达到预设的限制，就会打开一个开关，显示迫在眉睫的清理计划。

操作员转动杠杆手柄到另一端，使备用过滤室在线。建议快速操作，避免系统压降。

双相同流体通道和由杠杆手柄控制的选择阀的存在有助于进行介质分流。转换机制有助于防止太阳冲洗进入服务外过滤单元。

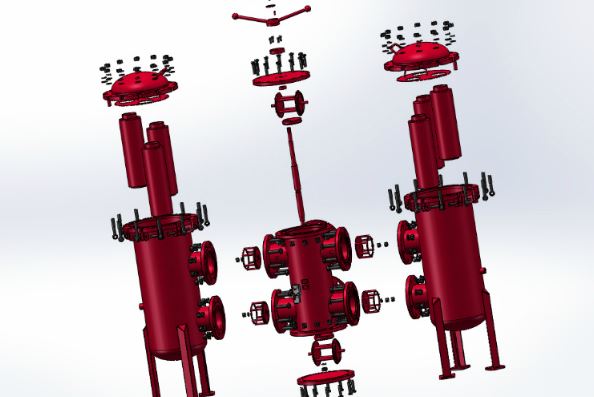

双滤芯外壳的不同部分

在重新组装双联过滤器外壳之前，转换程序可以启动或清洗堵塞的过滤单元和脏室。

清洗双滤清器外壳

现在，我想带你们通过清洗双滤芯外壳的过程。下面是你应该做的:

首先检查双滤室的压力和温度，确认介质是否有危险或腐蚀性。

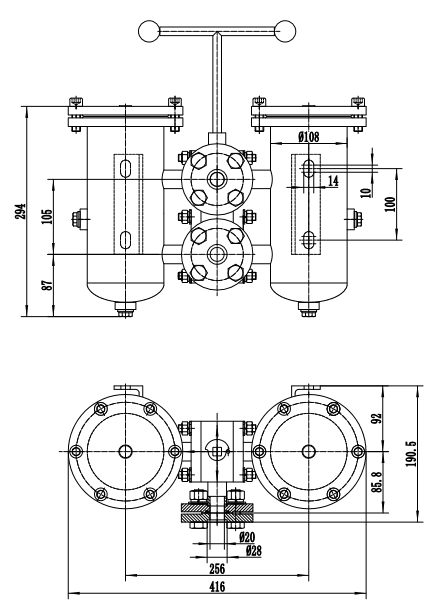

图9双滤芯外壳的技术图纸

这会给你一个安全可靠的工作环境。请仔细遵循以下步骤:

1. 找出需要清洁和维护的腔室。有了这些信息，就可以开始将介质流分流到另一个备用室。
2. 当你打开盖子顶部时要小心，避免开裂或从螺栓上挤出螺母。在这一点上，腔室应该释放压力之前得到双滤芯介质。

• 取出双滤芯，用加压空气清除积聚在双滤芯内的污垢和沉积物。

1. 使用热压缩水正确冲洗和清洁箱体。但是，请记住避免在彻底清洗过程中杂质进入破坏基腔。
2. 你也可以选择清洗排水管塞和洗衣机。如果它状况不佳，就更换它。
3. 然后，将可清洗的滤网返回到腔室中，并确保它刚好处于正确的位置。

• 双滤芯的手柄应略微突出于腔室上方。将球阀系统恢复到初始位置。
• 一旦双面过滤器外壳的各个单位占据精确位置，请继续覆盖腔室并插入螺母。在收紧盖帽之前，检查是否在包装锻炼之前适当地座位。

1. 系统运行后，继续紧固所有螺栓和螺母，以避免泄漏。一旦确认重新安装了双滤芯，就可以移动杠杆手柄，允许部分介质循环进入清洁的双滤芯腔。
2. 通过这样做，空气从腔室排出，并重新安置在双过滤器外壳上的螺丝锁上。一段时间后，可以完全转动杠杆手柄，使全介质流进入系统。

当双滤器外壳的另一个腔室被堵塞时，应该做这个练习。

结论

正如你所看到的，双滤芯外壳有多种形状和设计。然而，选择合适的双工滤波器是最重要的。

到目前为止，我已经介绍了你需要考虑的最关键的方面。

现在轮到你了，如果你对双滤器外壳有问题，请随时联系我们。
